EVERYTHING YOU NEED FOR

SURFACE DECONTAMINATION AND

L0W TEMPERATURE STERILIZATION

用于表面消毒和低温表面灭菌

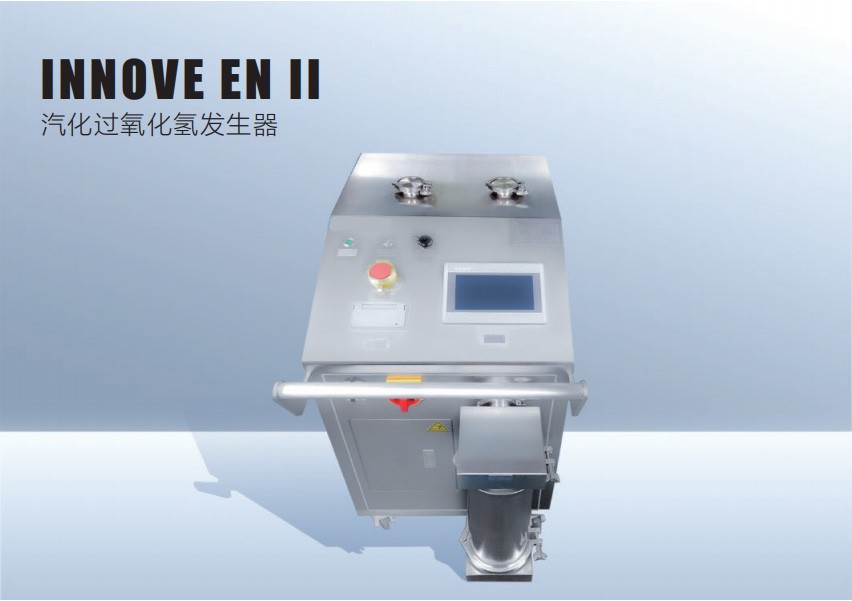

INNOVE-EN II汽化过氧化氢发生器的用途

▂ISOLATOR隔离器

▂VHP PASS BOX VHP传递窗

▂Bag in Bag Out袋进袋出

▂BSC生物安全柜

▂FREEZE DRYER冻干机

▂VHP PASSROOM VHP灭菌间

▂OTHER SMALL AIRTIGHT SPACE 其它密闭小空间

INNOVE, with its INNOVE-EN II Vaporized Hydrogen Peroxide Generator，can be the answer to your needs by providing a low temperature surface decontamination method for your enclosure, that comply with FDA and cGMP industry guidelines.

INNOVE-ENII汽化过氧化氢发生器适用于小型密闭空间的低温表面灭菌，提供一个闭环回路灭菌，实现灭菌、降解的一体机。这种灭菌方式符合FDA和cGMP的指导原则。

The sterilization is achieved by Vaporized Hydrogen Peroxide with no hazardous residual.

采用汽化过氧化氢灭菌剂，无残留。

The generator is designed to be used in validated GMP processes.

该型号设备设计符合GMP要求，可用于GMP工艺过程的应用。

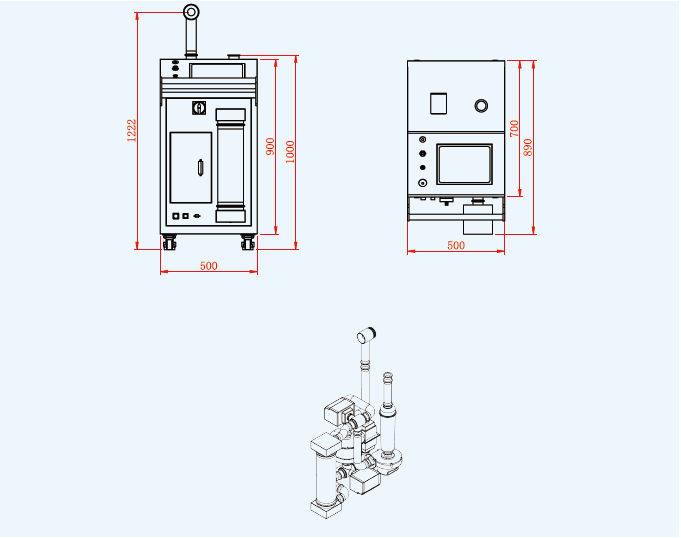

INNOVE-EN II汽化过氧化氢发生器图纸

INNOVE-EN II汽化过氧化氢发生器原理

▂INNOVE-ENⅡ采用低温闪蒸汽化技术，实现过氧化氢的完全汽化;

▂采用过程饱和度控制技术，实现灭菌整个过程不液化，不冷凝;

▂过程监控参数包括:温度，相对湿度，过氧化氢浓度和蒸汽饱和度;

▂调节参数包括:闪蒸温度，循环风量和蠕动泵的加样速率;安全控制参数包括：过氧化氢浓度，饱和度和过氧化氢残留浓度。

▂VHP发生器和催化降解一体机，灭菌更方便快捷。

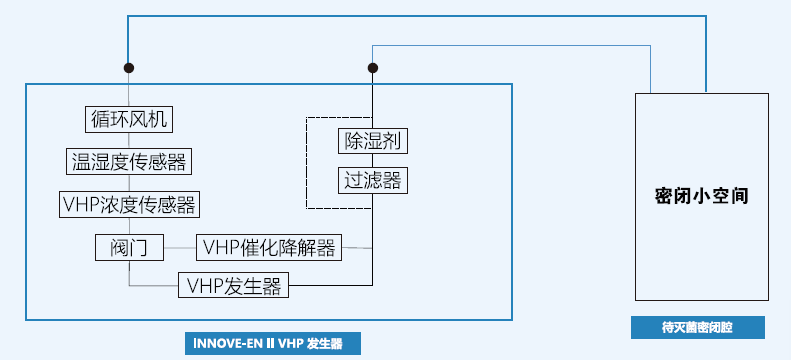

TYPICAL PROCESS DIAGRAMS / 管路连接方式

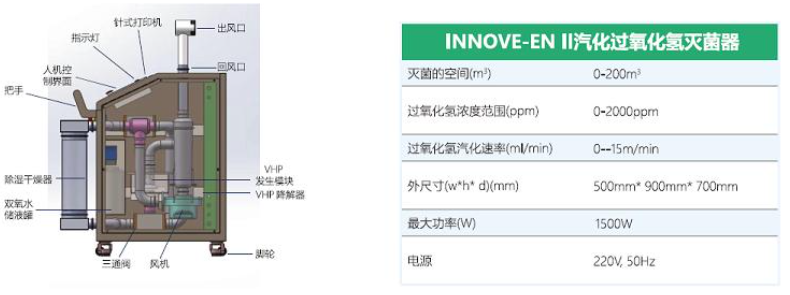

管路连接示意图 INNOVE-EN II 内部结构及参数

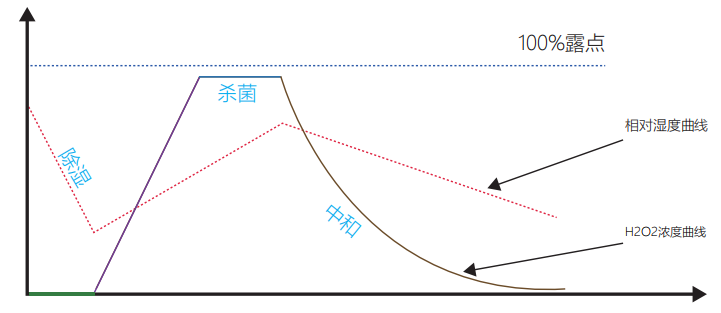

VHP灭菌曲线

灭菌过程共分为四个阶段:启动、平衡、灭菌和降解

启动:灭菌启动前，设备自动判断灭菌条件是否达到灭菌启动要求，即:温度≥25° C, RH% <50%,若湿度高会自动除湿;

平衡: VHP发生器开始产生过氧化氢蒸汽，并在腔室和设备之间内循环，直至达到预设的浓度和饱和度;

灭菌:设备开始记录灭菌数据，直至达到预设的灭菌时间;

降解:灭菌过程结束，设备自动进人降解阶段，开始催化降解设备和腔体内部的过氧化氢蒸汽，直至达到设定的过氧化

氢浓度。
