INNOVE-3000HVAC VHP空调灭菌系统
INNOVE-3000HVAC VHP空调灭菌系统
产品介绍

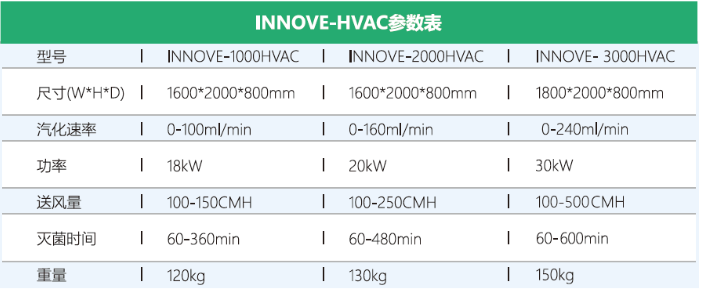

INNOVE-3000HVAC参数表

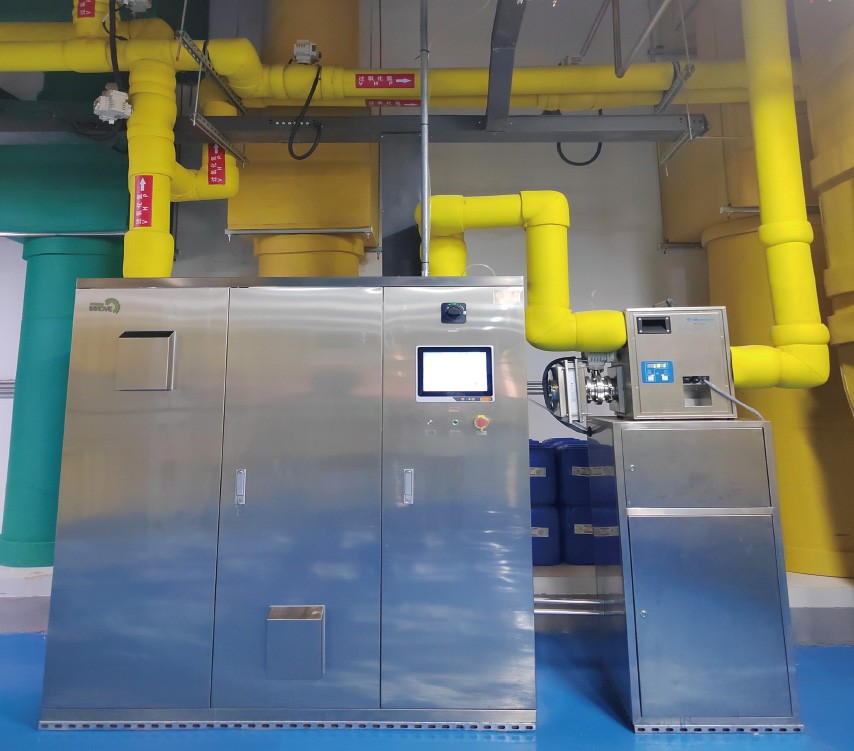

INNOVE-3000HVAC / 汽化过氧化氢空调灭菌系统

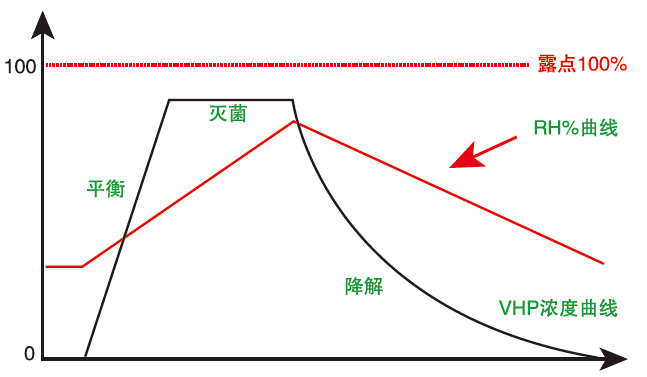

灭菌曲线图



灭菌原理及特点

INNOVE-HVAC系列VHP灭菌器采用闪蒸汽化技术,将 30%-35%的双氧水汽化后通过空调系统快速均匀分布在灭菌空 间内,实现空间6LOG无死角灭菌;灭菌结束后实现过氧化氢的快速降解,无毒无残留。系统采用模块化设计,四组平行的VHP发生模块保证系统的可靠性;灭菌过程采用饱和度和露点控制,保证过氧化氢的汽化状态。设备整体采用不锈钢材质, 外表光滑无死角;用户友好的操作界面,用户可以快速掌握操作技巧;系统的项目管理和执行团队,从设计、生产、安装调试、参数开发到验证服务,可完成制药、生物安全、医疗、和公共安全领域的交钥匙工程。

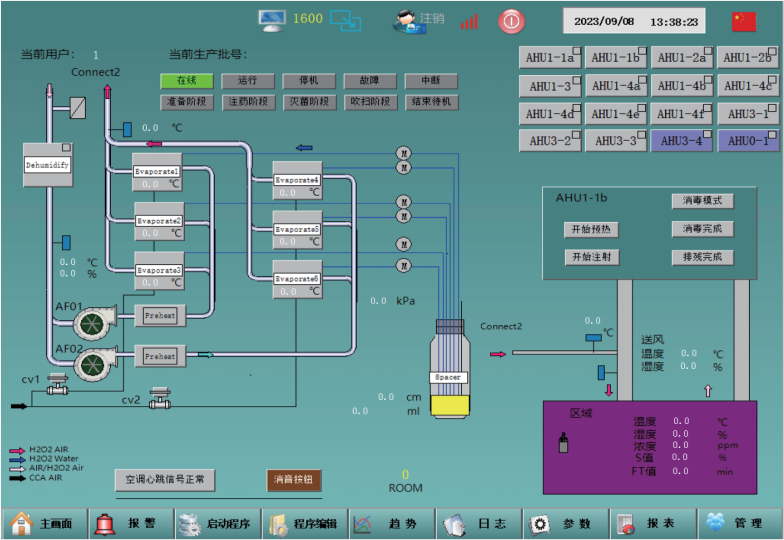

操作界面

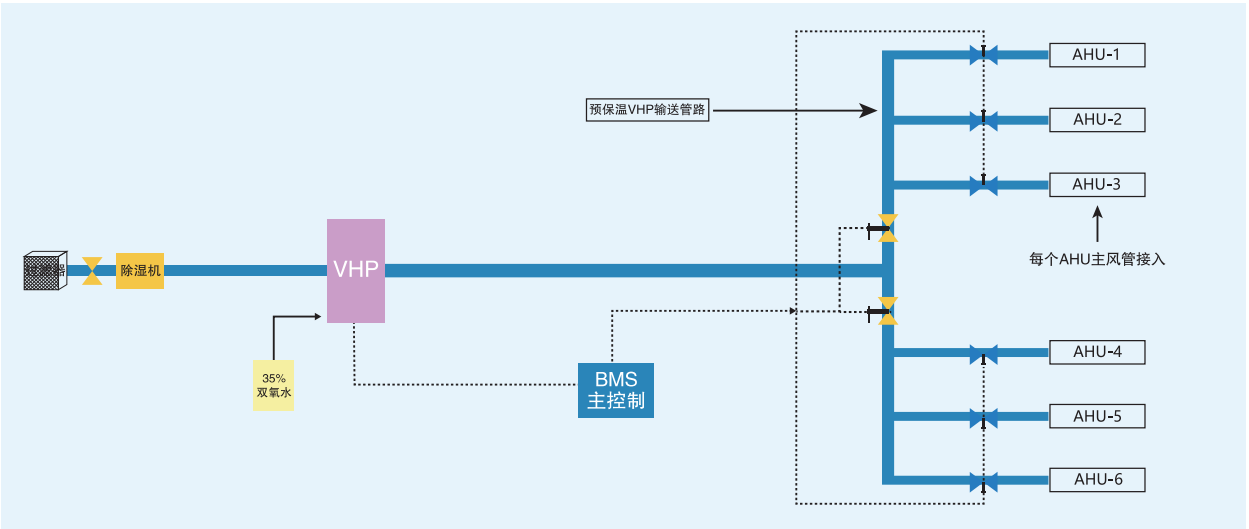

HVAC连接结构图

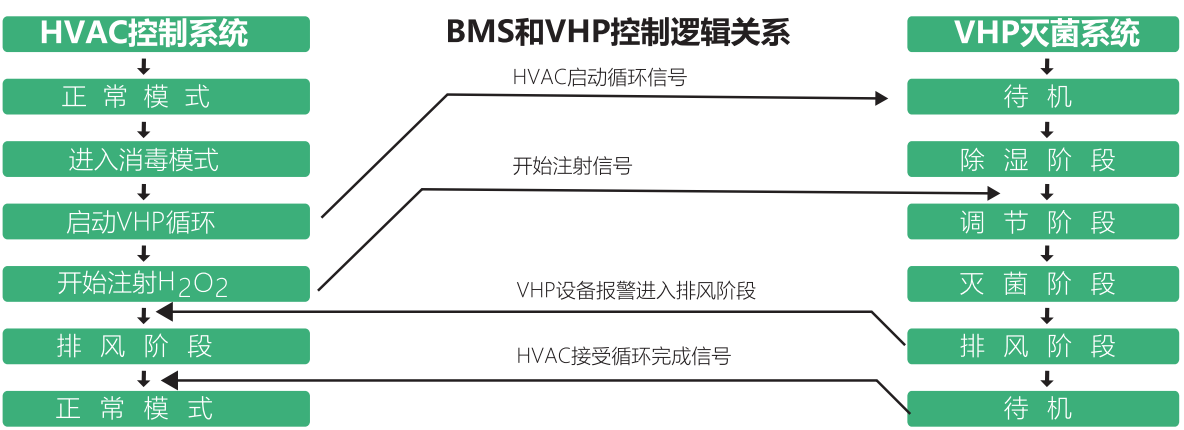

HVAC灭菌系统控制逻辑

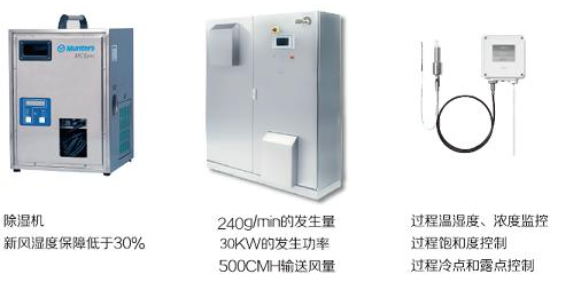

过程控制的关键部件和作用



设计注意事项


整个灭菌过程的过氧化氢汽化状态控制

过氧化氢的发生:需保证完全打断氢键,采用闪蒸方式

过氧化氢输送:新风温湿度和风量,管路预热,管路气密性

过程控制:饱和度,露点控制和冷点控制

空调系统的配合

循环或非循环方式

消毒模式:除湿--关闭冷冻水恢复室温--降频( 10次左右)

风管的密封性-风管密封圈的材质(氯丁橡胶)

VHP输送管路的要求

注意地域和季节变化

管路的保温,密封性和耐腐蚀性
