层流传递窗与A级层流罩:洁净环境中的黄金搭档_净化设备系列_深圳英乐斐
2025-05-07

在制药车间、生物实验室和电子元件生产线上,洁净室环境的质量直接影响着产品的安全性与可靠性。层流传递窗和A级层流罩作为洁净室的核心设备,看似独立运作,实则通过精密配合构建起无尘环境的“双保险”。二者的协同效应如何实现?在关键工艺环节中又扮演着怎样的互补角色?本文将深入解析这对黄金搭档的合作逻辑。

一、单向流技术的双重演绎

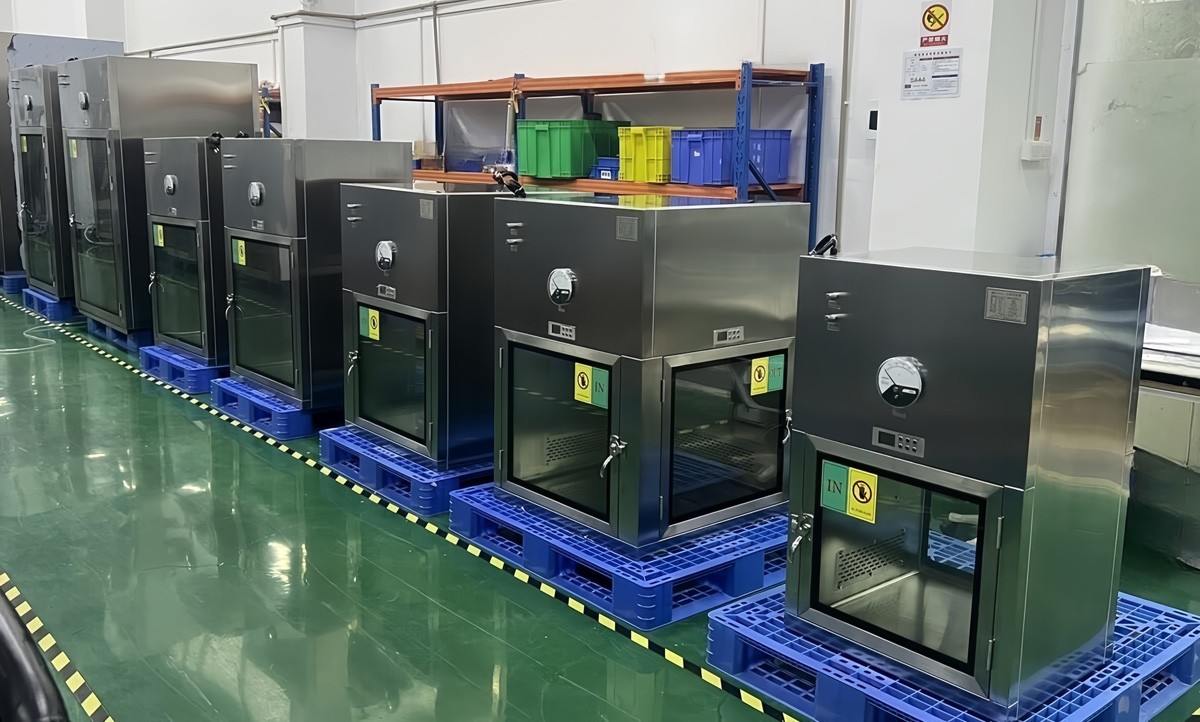

层流传递窗

1、层流传递窗的“关卡守护”

采用垂直单向流设计的层流传递窗,本质上是洁净区与非洁净区之间的智能缓冲带。其核心功能体现在三个方面:

- 压差控制:通过内置风机维持正压环境,阻止外部污染物逆向渗透

- 微粒拦截:配置H14级高效过滤器,可截留≥0.3μm颗粒的效率达99.995%

- 物料转移:紫外线/臭氧双重灭菌系统确保传递物品的生物安全性

某疫苗生产企业曾统计,引入带自净程序的传递窗后,洁净室环境菌落数下降42%,验证了其作为“第一道防线”的关键作用。

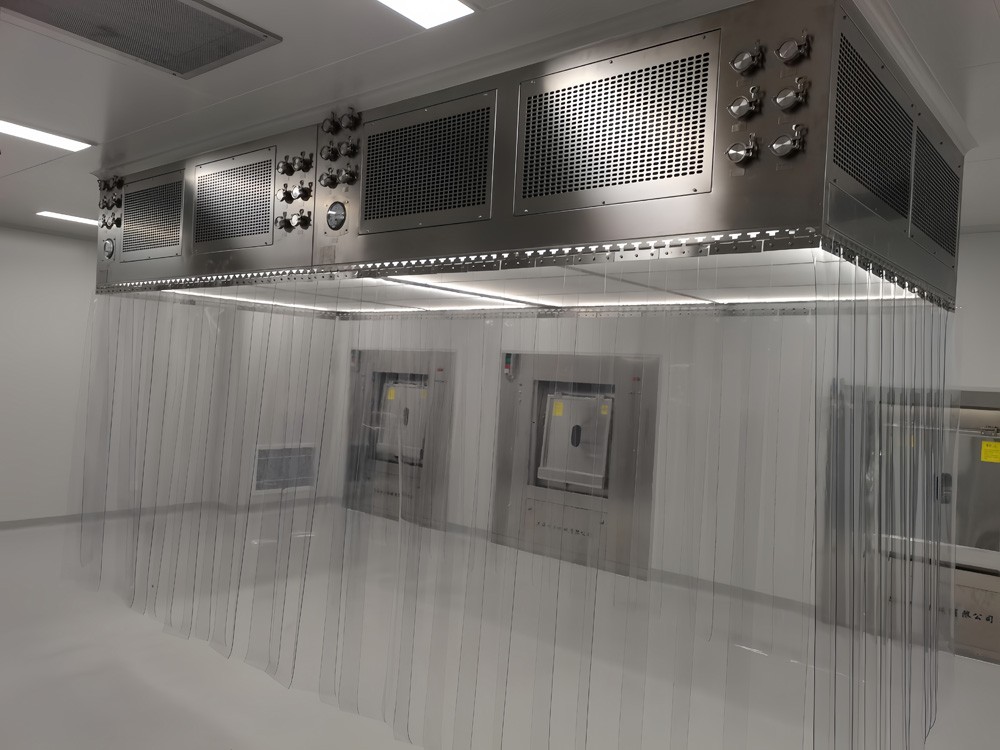

A级层流罩

2、A级层流罩的“点状防御”

相较于传递窗的过渡属性,A级层流罩聚焦于关键操作点的环境保障。其技术特性包括:

局部百级环境:在操作区域维持0.45m/s±20%的均匀风速

动态保护:即使在人员操作状态下仍能保持ISO 5级洁净度

风险隔离:通过物理屏障将高风险工序与背景环境分离

值得注意的是,某精密光学器件生产线测试显示,在层流罩保护下进行镜片镀膜,产品良率从83%提升至97%,印证了其微观环境控制能力。

二、协同作业的四大应用场景

1、物料传递链的无缝衔接

在制药企业的无菌灌装线上,典型操作流程展现了两者的完美配合:

- 原辅料通过层流传递窗经紫外灭菌后进入B级区

- 在A级层流罩保护下完成药液除菌过滤

- 灌装半成品经另一侧传递窗转移至冻干机腔体

这种“传递窗-层流罩-传递窗”的闭环设计,将污染风险节点缩减了65%。

2、人员动线的智能规划

某生物安全实验室的监测数据显示:

- 当单独使用层流罩时,操作人员进出导致的悬浮粒子峰值达3520/m³

- 配合传递窗建立物料专用通道后,峰值浓度降至892/m³

- 通过物理分隔人员活动区与核心操作区,系统性地降低了交叉污染概率。

三、技术集成的进阶价值

1、能耗优化的协同效应

新型智能联动系统可实现:

- 当传递窗启动自净程序时,自动调节相邻层流罩的风机转速

- 非作业时段同步进入低功耗待机模式

某芯片封装车间应用此方案后,年节约电费27万元,设备寿命延长15%。

2、数据互联的质量追溯

通过物联网技术整合两类设备的运行数据:

- 实时监测传递窗压差曲线与层流罩风速波动

- 自动关联物料批号与环境参数记录

这种数据闭环使某制药企业在FDA审计中成功追溯某次微粒超标的根本原因,避免了数百万美元的潜在损失。

四、配置优化的关键考量

1、空间布局的黄金法则

- 传递窗应位于洁净走廊与操作间的交界墙面

- 层流罩工作区与传递窗中心线保持≥1.5m距离

- 设备间距需满足高效过滤器更换的操作空间

2、性能参数的匹配原则

- 传递窗的换气次数应≥20次/小时

- 层流罩截面风速需与传递窗风速梯度相匹配

- 建议压差梯度保持在10-15Pa的黄金区间

某医疗设备制造商通过重新校准设备参数,将洁净室自净时间从55分钟缩短至38分钟,产能提升22%。

在微电子工业精度进入纳米级、生物制药要求无菌保证水平(SAL)达10^-6的时代背景下,层流传递窗与A级层流罩的协同已超越简单的设备组合,演变为洁净环境控制的关键技术体系。二者的有机配合不仅实现了“1+1>2”的防护效果,更在能效管理、智能监控等领域持续创造着新的价值维度。
