洁净室无菌流体输送穿墙系统：工作原理与应用场景
2026-05-11

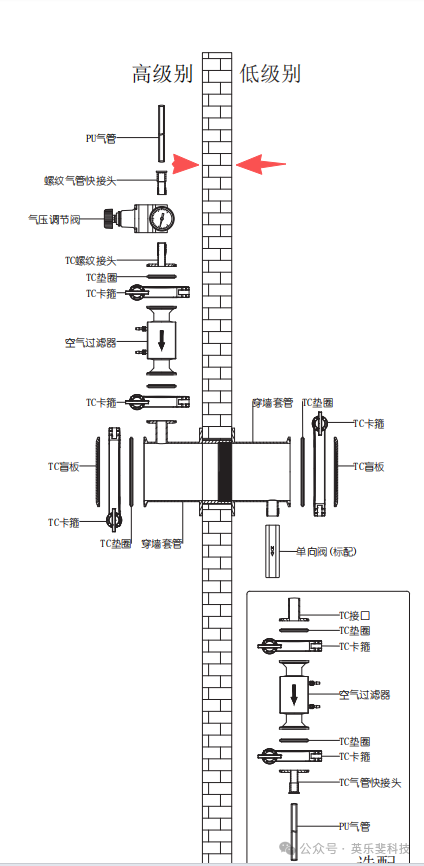

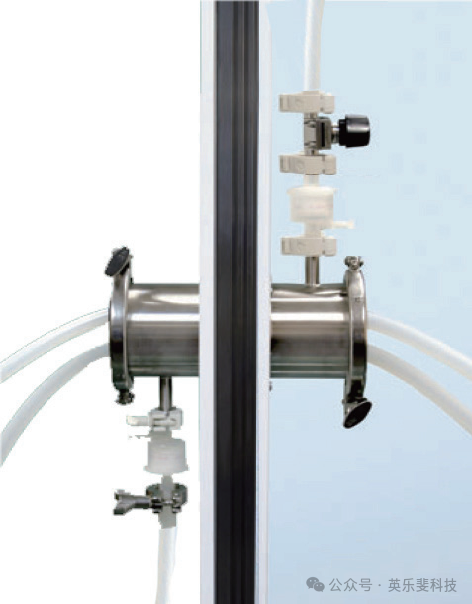

穿墙套管：316L 不锈钢精密加工，双端对接式设计，贯穿洁净区墙体，形成物理隔离 + 流体通道双重功能，适配 5cm/7cm 标准墙板及夹层墙板，长度与管径可定制。 密封组件：TC 垫圈、硅胶圈、PTFE 盲板、定位销、密封圈，采用铂金硫化硅胶 / EPDM/PTFE 材质，耐高温灭菌、低析出、无脱落，实现墙体 - 套管 - 管路三重零间隙密封。
连接与锁紧：TC 卡箍、TC 螺纹接头、螺纹气管快接头，快装式结构，无需焊接，拆装便捷，密封一致性强，适配卫生级管路标准。 控制与过滤：气压调节阀、空气过滤器、PU 气管，保障腔体内正压 / 负压稳定，拦截微粒与微生物，阻断跨区空气对流。 安全与防护：单向阀（标配）、TC 盲板，防止流体倒流、停机污染，闲置时封闭通道，维持洁净区完整性。 流体管路：硅胶管、一次性组件，内壁光滑、无死角、可蒸汽灭菌 / VHP 灭菌，部分方案支持一次性使用，免除清洗验证。
流体只在管路内定向流动； 墙体两侧空气完全隔离，不发生串气； 通道可在线灭菌，无微生物残留； 拆装不破坏洁净区密闭性与压差梯度。

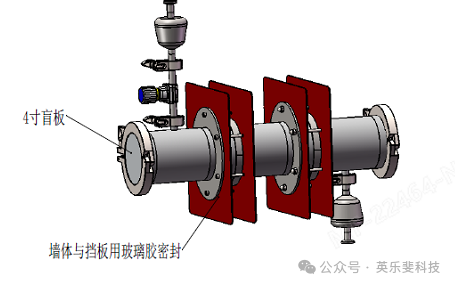

物理隔离与墙体密封穿墙套管分左右两段嵌入墙体通孔，通过墙面密封垫与锁紧结构压紧，形成刚性密封体，彻底分隔墙两侧空间，杜绝缝隙渗漏、微粒沉降与人员误触污染。套管与墙体间无死角、易清洁，符合GMP 洁净要求。
双重 / 多重密封机制
一级密封：套管与墙体之间的端面密封，防止空气沿壁面渗透； 二级密封：套管对接面TC垫圈 + 硅胶圈密封，阻断腔体内外交换； 三级密封：管路与套管端部盲板 + 卡箍 + 密封圈密封，实现流体回路全封闭； 四级保障：单向阀防止倒流，停机盲板封闭通道，形成常态隔离 + 传输导通双模式。
高级别区维持更高正压，低级别区相对低压，气流仅允许从高到低单向扩散； 腔体内配置微正压，通过气压调节阀与空气过滤器精准控制，阻止外部不洁空气倒灌； 过滤器截留≥0.22μm 微粒与微生物，保障腔体内空气品质，避免管路外壁污染。
流体全程在卫生级硅胶 / 316L 管路内封闭输送，无暴露、无接触、无死角； 支持在线蒸汽灭菌（SIP）与VHP 汽化过氧化氢灭菌，灭菌后无残留、无毒性； 一次性组件方案免清洗、免验证，大幅降低交叉污染与合规风险。
常态：两端盲板封闭，腔体密封，维持洁净区独立状态； 传输：对接管路、锁紧卡箍、开启阀门，流体单向 / 双向受控输送； 结束：断开管路、灭菌、复位盲板，恢复隔离状态； 支持单路 / 多路并行传输，不破坏隔离性能，适配复杂工艺需求。
气压异常时调节阀自锁，过滤器失效报警，单向阀防倒流三重保护； 材质耐高温、耐酸碱、耐灭菌，长期使用无变形、无析出、无脱落； 快装结构便于快速检修、更换组件，不影响生产连续性。
隔离原理：刚性套管 + 多层密封，实现空间物理分割，阻断空气、微粒、微生物跨墙迁移； 无菌原理：封闭管路 + SIP/VHP 灭菌 + 空气过滤，确保流体与通道全程无菌； 压差原理：梯度正压 + 腔体微正压，建立单向气流屏障，杜绝逆向污染； 模块化原理：标准化 TC 接口、快装卡箍、通用组件，实现快速安装、灵活扩容、便捷维护。
全流程无菌可控无死角结构、可灭菌设计、一次性组件可选，满足无菌药品、生物制品、细胞治疗产品等高要求场景，微生物负荷趋近于零。 严格压差维持不破坏洁净区原有压差梯度，高级别→低级别单向气流，符合 GMP 附录 1 无菌药品要求，杜绝跨区污染。 卫生级密封与材质316L 不锈钢、铂金硅胶、EPDM、PTFE，低溶出、无脱落、耐高温灭菌，适配注射用水、药液、有机溶剂等多种介质。 模块化与通用性标准TC 接口、通用卡箍、可调长度套管，适配新建厂房与旧厂改造，支持单孔单路 /多孔多路，兼容5–250mm 管径。 合规性与可验证性易清洁、易灭菌、可追溯、可验证，提供完整材质证明与验证方案，满足FDA、EMA、NMPA 监管要求。
对比项 | 传统容器转运 | 无菌穿墙系统 |
污染风险 | 高（暴露、人工搬运、容器破损） | 极低（封闭传输、无暴露、防倒流） |
效率 | 低（人工搬运、排队、装卸） | 高（连续输送、一键导通、多路并行） |
合规成本 | 高（清洗、灭菌、验证频繁） | 低（一次性 / 免清洗，验证简化） |
压差破坏 | 频繁（开门、人员流动） | 零破坏（全程封闭，不扰气流） |
物料损耗 | 高（洒漏、破损、残留） | 极低（封闭管路，无损耗） |
适用场景 | 低要求、小批量、非无菌 | 高洁净、连续化、无菌工艺 |
细胞培养与发酵工艺
培养基、缓冲液从配制间（C 级）→细胞培养间（A 级 / B 级）； 发酵液、收获液从发酵区→纯化区，封闭输送、无暴露、防污染； 适配单抗、重组蛋白、疫苗、细胞治疗产品生产。
药液从配制间→无菌灌装线（A 级层流），全程封闭，避免人工转运污染； 适配小水针、粉针、大输液、眼用制剂等高风险制剂，零微粒、零微生物保障。
纯化水、注射用水跨洁净区穿墙输送，卫生级管路 + 密封 + 灭菌，无二次污染； 支持 24 小时循环，维持水温与微生物限度，符合药典要求。
无菌样品从高洁净区→质检室，不破坏隔离； 生产废液、废料从洁净区→污物区，封闭导出、防倒灌、防异味扩散。
无菌医疗器械清洗、烘干、包装车间流体输送； 体外诊断试剂（IVD）生产：缓冲液、底物液、样本稀释液跨区传输； 植入性器械洁净车间：冷却水、纯化水、无菌气体穿墙分配，无微粒、无内毒素。
婴幼儿配方食品、特殊医学用途配方食品（FSMP）洁净车间； 果汁、乳品、饮料无菌灌装：原浆、配料、无菌水跨区输送； 洁净区 CIP/SIP 清洗液穿墙供给与排放，卫生级、可灭菌。
生物安全实验室、GLP 实验室：试剂、样本、培养液跨洁净区传输； 中试车间、研发小试线：灵活适配多规格管路，快速切换、便于验证。
同级别洁净区连通相同洁净等级车间之间物料快速转运，提升效率、减少人员流动、降低污染风险。 跨级别洁净区传输低级别区（C/D级）→高级别区（A/B 级）流体输送，严格隔离、压差保护、单向气流，是无菌生产核心刚需。 多路集成穿墙单一套管内集成2–8 路流体 /气体管路，集中布局、节省空间、便于维护，适配高密度洁净车间。 一次性工艺适配与一次性生物反应器、一次性储液袋联用，全流程一次性、免清洗、免验证，大幅缩短生产周期、降低成本。
中国 GMP（2010 版）及附录 1 无菌药品； ISO 14644 洁净室及相关受控环境； ASME BPE 生物制药工艺设备标准； FDA 21 CFR Part 211、cGMP、EU GMP Annex 1。
密封性验证：压力衰减测试、气泡测试、皂液检漏，确认零泄漏； 无菌保障验证：SIP/VHP 灭菌效果验证，微生物挑战试验合格； 压差与气流验证：洁净区压差稳定，腔体微正压可控，无逆向气流； 材质与溶出验证：金属离子、TOC、浸出物符合药典与工艺要求； 可清洁性验证：无死角、易清洁、残留限度达标。
保障产品质量与安全从源头杜绝微粒、微生物、内毒素污染，显著降低无菌药品、生物制品、高风险产品的不合格率与召回风险。 提升生产效率与连续性替代人工搬运、容器转运，实现24 小时连续化、自动化输送，减少停机等待，提升产能利用率。 降低合规与运营成本简化清洗、灭菌、验证流程，一次性方案大幅降低人工、耗材、验证费用，全生命周期成本更低。 优化厂房布局与空间利用将高洁净区设备精简，动力、控制、检修部分置于低级别区，缩小高洁净区面积、降低空调系统负荷，节约基建与能耗成本。 推动产业升级适配现代制药、生物制造、细胞治疗、基因治疗等高技术产业的无菌化、连续化、智能化需求，是产业升级的关键装备支撑。
