在电子制造领域，一粒0.3微米的尘埃足以让价值百万的芯片沦为废品。当全球电子厂争相突破3纳米制程工艺时，洁净室环境的稳定性直接决定了企业的技术竞争力和生产成本。而在这场无声的”微粒战争”中，袋进袋出过滤箱（BIBO）凭借其独特的设计逻辑，正在成为保障电子厂洁净生产的核心防线。

一、电子厂为何需要”零容忍”的洁净环境？

在半导体、液晶面板、PCB板等电子元件的制造过程中，微米级污染物会导致线路短路、材料氧化、良品率骤降。以晶圆厂为例，每提升1%的良品率，可为一条月产5万片的产线节省超3000万元成本。然而，传统过滤系统在更换滤材时易造成二次污染——这正是BIBO技术被大规模采用的根本动因。

二、BIBO系统的工作原理与技术创新

1. 双袋密封结构：污染零泄漏的终极方案

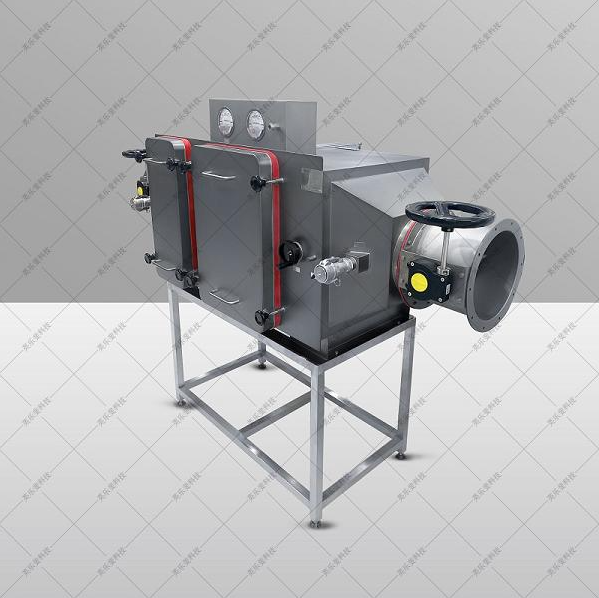

BIBO系统的核心在于其专利的袋中袋（Bag-in/Bag-out）设计：

内层过滤袋：采用HEPA/ULPA级滤材，对0.12微米颗粒过滤效率达99.9995%

外层防护袋：在更换滤材时自动密封，通过负压锁紧技术杜绝微粒外泄

实际测试数据显示，该结构可将换滤过程中的微粒逃逸量降低至常规方法的1/2000

2. 智能压差监测：预见性维护的关键

现代BIBO系统整合了数字压差传感器与物联网技术：

实时监测滤材堵塞程度

自动触发预警机制（通常提前3-7天）

与工厂MES系统联动优化维护周期

这项创新使某苏州芯片厂的突发停机事件减少了83%，年度维护成本下降41%。

三、电子厂应用场景中的效能验证

场景1：光刻机环境保障

在ASML EUV光刻机运行区域，BIBO系统构建了ISO Class 1级洁净屏障（每立方米≥0.1μm粒子数≤10个）。通过三级渐进式过滤：

- 初效层拦截大颗粒

- 化学过滤层吸附AMC（气态分子污染物）

- ULPA终滤层捕获纳米级微粒

场景2：锂电池电极车间

某动力电池龙头企业的实测数据表明：

- 引入BIBO后，极片涂布车间的金属粉尘浓度从12μg/m³降至0.8μg/m³

- 电池自放电不良率由0.7%优化至0.15%

- 每年避免因粉尘导致的召回损失超2.3亿元

四、BIBO带来的四大维度价值提升

1、经济性突破

滤材更换耗时从4小时压缩至20分钟

年能耗降低18%-25%（对比传统FFU系统）

2、合规性保障

符合ISO 14644-1/GB 50073洁净室标准

通过SEMI F21化学品过滤认证

3、生产连续性

模块化设计支持热插拔更换

在线维护不影响车间正压环境

4、技术前瞻性

兼容AIoT智能工厂架构

可拓展VOC吸附、除静电等复合功能

五、选择BIBO系统的核心考量指标

为最大化发挥设备效能，电子厂需重点关注：

- 过滤效率（建议ULPA H14级起步）

- 框架材质（航空铝 vs 不锈钢316L）

- 密封性能（建议通过IEST RP-CC034测试）

- 压差显示精度（±5Pa误差范围内）

- 供应商资质（需具备半导体行业服务案例）

在摩尔定律逼近物理极限的今天，电子制造的竞争已从单纯的工艺突破转向全产业链的精细化管理。当行业龙头开始用原子层沉积技术控制设备腔体内的单个分子时，BIBO过滤箱所提供的确定性洁净保障，正在成为电子厂构筑技术护城河的基础设施级选择。
