在制药等对无菌要求极高的行业中，隔离器作为核心的无菌保障设备，其灭菌效果直接关系到产品质量与患者安全。隔离器灭菌参数开发流程（CD）是一套结构化、系统化的工程方法，旨在确定安全、有效且可重复的灭菌工艺参数，确保隔离器满足PIC/S隔离器指南、FDA无菌制造指导文件等监管要求，实现最低6对数孢子减少量的基础标准，以及常规操作中10-12对数孢子减少量的安全目标。该流程通过七个关键步骤，构建从参数设计到持续验证的完整闭环，为无菌生产提供坚实保障。
一、流程核心目标与设计原则
灭菌参数开发的核心目标是明确过氧化氢（H₂O₂）灭菌循环的关键参数，包括注射速率、温湿度控制、暴露时间、曝气时长等，确保灭菌过程在符合监管标准的同时，兼顾工艺效率与设备兼容性。其设计遵循三大核心原则：一是结构化策略，通过预设计划与逻辑验证避免开发过程中的盲目性；二是风险前置控制，早期识别“热点”“冷点”等潜在问题区域，提前制定优化方案；三是全周期可追溯性，所有参数确定过程、验证数据均形成完整记录，为后续再验证提供依据。这一流程需由供应商与客户协同推进，确保参数设置既符合设备特性，又适配实际生产需求。
二、七步核心开发流程详解
（一）确定最大注射速率与除湿持续时间
开发流程的第一步聚焦于H₂O₂注射与除湿参数的基础设定。核心任务是确定最大H₂O₂注射速率（单位：克/分钟），这一参数的关键约束是避免灭菌空气供应管道中出现过氧化氢冷凝——冷凝现象会导致灭菌剂分布不均，直接影响灭菌效果。同时，需通过内置湿度传感器结合额外分布式传感器，验证达到目标湿度设定点的时长，确保湿度数据的准确性。在此阶段，除湿空气的引入尤为重要，其能在注射阶段吸收更多蒸发态过氧化氢，为后续灭菌过程创造稳定的初始条件。该步骤最终形成的参数将作为所有后续净化循环的启动基准，是保障工艺再现性的基础。
（二）温度与气体分布研究
温度均匀性与气体分布合理性是灭菌效果的重要影响因素。本步骤通过温度传感器对隔离器内表面温度进行全面基准测试，同时利用化学指示剂（CIs）分析H₂O₂气体的分布状态。隔离器运行时需将室温、温度及湿度严格控制在正常生产设定点，确保测试数据具有实际参考意义。值得注意的是，隔离器内的“热点”与“冷点”会显著影响灭菌效率：“热点”因温度较高导致湿度与H₂O₂蒸汽饱和度降低，孢子杀灭率下降；“冷点”则易产生过量冷凝，虽能提高局部孢子失活率，但会降低其他区域灭菌剂的化学可用性，还可能延长通气时间并损坏设备表面。通过本步骤的研究，可精准定位这些问题区域，为后续生物指示剂（BIs）的放置提供依据。
（三）初步杀伤力研究

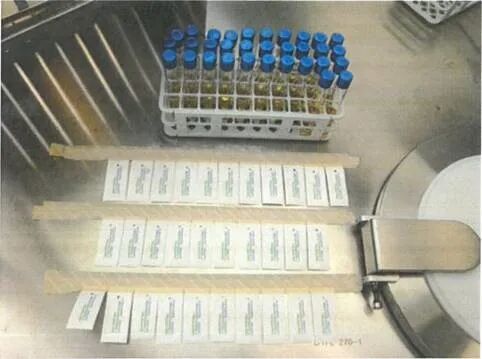

初步杀伤力研究是量化灭菌效果的关键环节，核心目的是确定生物指示剂的抗性基准（D值）与初始暴露时间。研究中需在隔离器内放置足量BIs及对应培养基管，从H₂O₂注射阶段开始，按指定时间间隔将BIs转移至培养基管，循环结束后进行培养。采用ISO 1138标准中的有限斯皮尔曼-卡伯法（LSKM）估算D值——即特定暴露条件下使受试生物体减少90%所需的时间。这一数据不仅为后续研究提供抗性基准，也为最坏情况下的致死性研究设定初始暴露时间，是连接基础参数与实际灭菌效果的桥梁。
（四）最坏情况下的致命性研究
该步骤是开发流程的核心，旨在通过BIs与CIs的联合使用，确定隔离器内灭菌效果最差的位置，并验证该位置达到6对数孢子减少量的可行性。BIs位置的选择需遵循严格标准：几何覆盖性方面，优先选择气流受阻或设备密集区域；关键接触性方面，重点覆盖产品直接接触区域、操作员频繁干预区域等。研究初期采用初步杀伤力研究确定的注射参数，后续通过逐步延长总注射时间，直至所有位置实现完全BIs失活。最终，将最后一次出现孢子生长的位置判定为最坏情况位置，估算该位置的D值，为常规生产所需的10或12对数孢子减少量提供参数依据，确保工艺的保守性与安全性。
（五）曝气研究
灭菌后的曝气阶段旨在降低隔离器内H₂O₂残留浓度，避免对产品质量与操作人员健康造成影响。本步骤的核心任务是确定最短曝气时长，使残留浓度低于用户设定限值：常规产品通常要求残留浓度小于1.0或0.5 ppm，对氧化敏感的产品则需控制在0.1或0.05 ppm以下。催化剂技术的应用可显著缩短曝气时间，实现低残留快速达标。曝气效果的验证需通过H₂O₂取样管或外部传感器进行手动检测，确保残留浓度符合要求后，方可进入后续工艺验证阶段。
（六）工艺验证
循环参数确定后，需通过三次连续成功的验证运行，正式确认灭菌与曝气工艺的有效性。验证过程中，BIs位置需涵盖几何关键区、灭菌困难区及已确定的最坏情况位置，按PDA技术报告第34号建议，每立方米隔离器体积设置5-10个BIs位置，每个位置使用3份BIs以保障统计有效性。为提升工艺稳健性，灭菌验证采用缩短注入时间的保守方案，曝气验证则采用略微延长灭菌时间的强化方案，确保在实际生产波动范围内，工艺仍能保持稳定效果。所有验证数据需形成完整报告，作为工艺合规性的核心依据。
（七）定期重新验证
为应对生产过程中的潜在变化，确保工艺持续有效，需建立定期再验证机制。建议每年进行一次全面再验证，若隔离器负载配置、设备结构等发生计划性改变，需及时启动专项再验证。再验证过程沿用初始验证的核心方法与判定标准，重点对比参数稳定性与灭菌效果一致性，及时发现并纠正因设备老化、工艺调整等导致的偏差，形成“开发-验证-再验证”的全生命周期管理闭环。
三、流程价值与行业意义
隔离器灭菌参数开发流程（CD）的实施，为制药行业无菌生产提供了标准化的技术路径。通过结构化的七步流程，不仅能精准确定符合监管要求的灭菌参数，还能提前规避设备运行中的风险点，保障工艺的稳定性与可重复性。供应商与客户的协同模式确保了参数设置的实用性，而完整的记录与追溯体系则简化了合规审查流程。在当前监管要求日益严格的背景下，该流程的规范化实施，既是企业保障产品质量安全的内在需求，也是满足全球医药行业无菌生产标准的关键举措，为推动行业高质量发展提供了坚实的技术支撑。未来，随着传感器技术与数据分析手段的升级，该流程将进一步向智能化、精准化方向发展，持续提升隔离器灭菌工艺的可靠性与效率。
文件编号：2024110-CD-101
版本号：00
文件类型：程序开发（Cycle Development）
适用范围：客户制剂大楼I QC实验室无菌检查隔离器VHP灭菌系统程序开发
设备编号：INV2024110-101
起草单位：深圳英乐斐科技有限公司
目录
1. 概述
2. 引用标准与法规
3. 设备与系统描述
4. 验证目的、范围与原则
5. 验证组织机构与职责
6. 验证前提条件
7. 灭菌流程与关键控制参数
8. 灭菌开发核心原理与最差位点分析
9. 验证内容与测试方法
10. 数据记录与结果判定
11. 最终灭菌参数确定与安全系数应用
12. 偏差、异常与变更管理
13. 人员培训
14. 附件清单
15. 方案批准
1 概述
本方案针对无菌检查隔离器汽化过氧化氢（VHP）灭菌系统开展程序开发（Cycle Development, CD），通过系统测试确认隔离器内部灭菌最差位点，优化准备、加药、灭菌、排残全流程参数，确保在规定装载与运行条件下，灭菌过程可稳定达到无菌保证水平SAL≤10⁻⁶，为后续灭菌验证（CV）与日常灭菌运行提供科学、合规、可重复的控制参数。本方案覆盖隔离器传递舱与操作舱全空间，包含物理分布测试、化学指示剂表征、生物指示剂挑战、排残安全性确认等全要素开发内容，符合国内外GMP与无菌工艺隔离器验证相关要求，适用于QC实验室无菌检查隔离器的灭菌程序建立与固化。
2 引用标准与法规
1. 《药品生产质量管理规范（2010年修订）》及附录《无菌药品》
2. EU GMP Annex 1（2023版）：Manufacture of Sterile Medicinal Products
3. FDA Guidance：Sterile Drug Products Produced by Aseptic Processing
4. ISO 13408-6:2005 医疗产品无菌工艺—隔离器系统
5. ISO 14644-7:2004 洁净室及相关受控环境—隔离装置
6. ISO 11138-1:2006 医疗产品灭菌—生物指示剂—通用要求
7. ISO 14161:2009 医疗产品灭菌—生物指示剂选择、使用与结果判定指南
8. PDA TIR 34 隔离器系统设计与验证
9. PDA TIR 51 气相灭菌过程生物指示剂应用指南
10. PIC/S 014-3 无菌工艺与无菌检查用隔离器
11. USP <1208> 无菌检查—隔离器系统验证
3 设备与系统描述
3.1 隔离器结构与尺寸

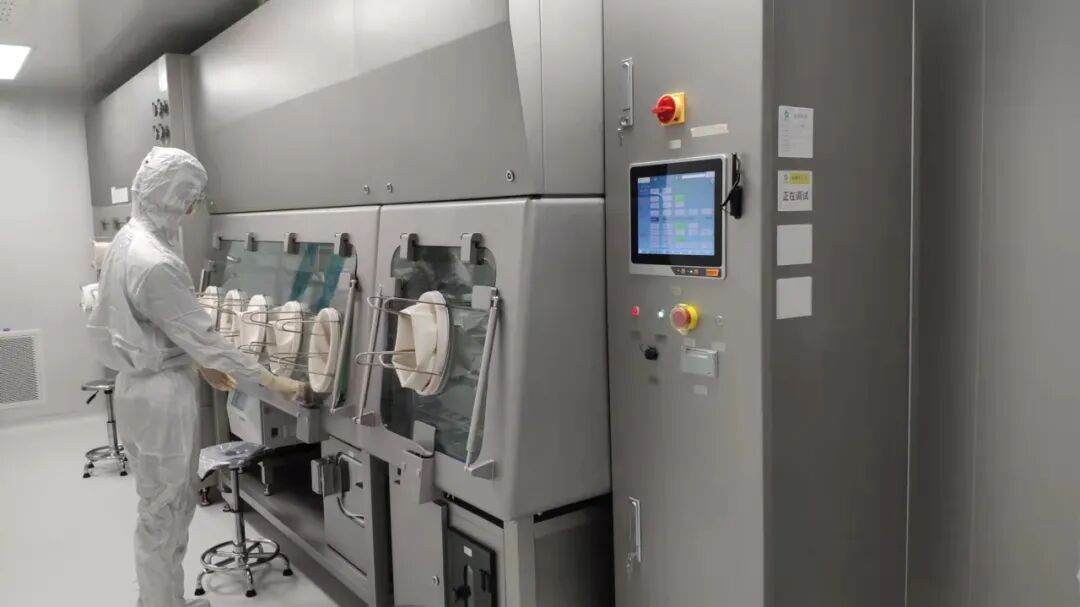

本验证对象为无菌检查隔离器，由传递舱与操作舱组成，采用负压/微正压设计，配置独立空气处理系统、VHP发生与浓度监测、温湿度调控、HEPA高效过滤及通风排残单元，可实现全自动灭菌循环控制。
- 传递舱：内部尺寸830mm(W)×650mm(D)×700mm(H)
- 操作舱：内部尺寸1780mm(W)×1070mm(D)×700mm(H)
3.2 VHP灭菌系统组成
- 汽化单元：闪蒸式过氧化氢汽化器，将35%过氧化氢溶液瞬间汽化为均匀气相
- 控制单元：蠕动泵、浓度传感器、温湿度传感器、PLC自动控制
- 气流单元：内部循环风机、均流膜、压差控制、手套支架固定装置
- 排残单元：新风置换系统、HEPA过滤、尾气处理单元
3.3 运行环境要求
- 环境温度：18℃–26℃
- 相对湿度：45%RH–65%RH
- 供电、压缩空气、排风系统稳定可靠
4 验证目的、范围与原则
4.1 验证目的
1. 确认隔离器内部因结构、气流、装载导致的灭菌最差位点。
2. 建立并优化VHP灭菌四阶段关键参数，确保全空间灭菌均匀、有效。
3. 通过化学指示剂与生物指示剂挑战，验证灭菌效力满足SAL≤10⁻⁶。
4. 确认排残时间，保证过氧化氢残留≤1ppm，满足人员安全与产品兼容性要求。
5. 固化带安全系数的最终灭菌参数，形成可用于灭菌验证（CV）的标准程序。
4.2 验证范围
覆盖传递舱、操作舱全空间及内部所有暴露表面、手套/袖套组件、物料装载区域、气流死角与温湿度异常区域，包含准备、加药、灭菌、排残全过程参数开发与确认。
4.3 验证原则
1. 最差位点优先：以最难以灭菌点位作为验证核心，确保全域安全。
2. 可重复性：所有物理参数、化学与生物挑战均满足重复一致性。
3. 安全系数：考虑生物指示剂批次抗力差异，设置25%安全系数。
4. 合规性：全程符合GMP、ISO、PDA相关技术要求，数据可追溯。
5 验证组织机构与职责
5.1 起草单位
深圳英乐斐科技有限公司：负责方案起草、测试执行、数据整理、报告编制。
5.2 客户单位职责
1. 提供验证场地、设备、标准装载、环境条件保障。
2. 参与方案审核、现场见证、结果确认与文件批准。
3. 负责验证过程变更控制、偏差处理及最终文件归档。
5.3 人员职责
- 方案起草人：负责方案编制、技术交底、测试指导。
- 验证执行人：按方案执行测试、记录数据、规范操作。
- 审核人：对方案、测试数据、结果判定进行技术审核。
- 批准人：对验证方案与最终报告进行正式批准，授权使用。
6 验证前提条件
在启动程序开发前，必须满足以下先决条件，方可开始测试：
1. 隔离器安装、调试完成，风机、泵、加热、汽化、浓度监测、报警功能正常。
2. 所有测试仪器仪表（温湿度记录仪、风速仪、过氧化氢浓度计）均在校准有效期内。
3. 环境条件稳定在温度18–26℃、相对湿度45%–65%RH。
4. 验证方案已完成起草、审核、批准流程。
5. 所有参与人员完成方案培训，明确测试流程、判定标准与安全注意事项。
6. 验证用耗材（过氧化氢溶液、化学指示剂、生物指示剂、TSB培养基）在有效期内，资质齐全。
7. 隔离器手套使用支架撑起，泄漏测试合格，无明显漏气点位。
8. 确认标准最大装载方式，无遮挡、无额外非验证物品。
7 灭菌流程与关键控制参数
VHP灭菌分为四个连续阶段，各阶段参数直接决定灭菌效果与安全性：
7.1 准备阶段
- 目的：除湿、控温，消除冷凝风险，提升VHP稳定性。
- 控制目标：相对湿度≤45%RH，温度20℃–32℃。
- 操作：空气处理系统加热、置换除湿，达到目标后停止，不注入过氧化氢。
7.2 加药阶段
- 目的：快速提升舱内过氧化氢浓度，达到灭菌阈值。
- 控制参数：过氧化氢注入速率、加药时间。
- 操作：蠕动泵以设定速率向闪蒸装置供液，气相均匀扩散至全舱。
7.3 灭菌阶段
- 目的：维持有效浓度足够时间，实现微生物对数杀灭，达到SAL≤10⁻⁶。
- 控制参数：维持浓度、注入速率、灭菌时间。
- 操作：低速率补加过氧化氢，补偿自然分解与泄漏，风机持续保证气流均匀。
7.4 排残阶段
- 目的：降低残留至安全水平，保障人员操作与产品质量。
- 控制目标：残留浓度≤1ppm。
- 操作：停止加药，启动新风置换与HEPA过滤，快速清除残留过氧化氢。
7.5 关键参数影响汇总
阶段 关键参数 对灭菌/安全的影响
准备 温度、湿度 影响循环重复性，湿度过高易冷凝，降低灭菌效率
加药 注入速率、时间 决定浓度上升速度，影响灭菌启动效率
灭菌 维持速率、时间 决定微生物杀灭水平，是灭菌有效性核心
排残 残留浓度、时间 决定人员安全与产品兼容性，防止氧化损伤
8 灭菌开发核心原理与最差位点分析
8.1 灭菌动力学原理
依据ISO 14161，微生物杀灭遵循对数线性规律，以D值表示微生物抗力。灭菌过程分为三个区域：
1. 存活区：生物指示剂全部阳性。
2. 分数阴性区：部分阳性、部分阴性。
3. 杀灭区：生物指示剂全部阴性。
本方案通过挑战≥10⁶CFU的生物指示剂，确保达到10⁻⁶无菌保证水平。
8.2 生物指示剂安全系数
不同批次生物指示剂D值允许波动±20%，为保证灭菌可靠性，本方案安全系数设定为25%，最终灭菌参数在开发合格参数基础上，将加药、灭菌、排残时间增加25%。
8.3 最差位点判定标准
“最差位点”指灭菌气体难以到达、浓度偏低、温湿度异常、气流不畅的高风险点位，包括：
1. 机械结构死角：舱体四角、手套/袖套内部、支架背部、缝隙深处。
2. 气流异常区：风速＜0.1m/s或＞0.6m/s区域、装载遮挡下方、紊流滞留区。
3. 温湿度异常点：温度＜20℃或＞32℃、湿度＞45%RH、与在线监测偏差＞5℃或＞15%RH的点位。
4. 关键操作区：样品暴露位置、无菌操作工作面、传递接口区域。
9 验证内容与测试方法
9.1 仪器仪表校准确认
1. 检查温湿度记录仪、风速仪、过氧化氢浓度传感器校准证书。
2. 确认所有仪器在校准有效期内，精度满足测试要求。
3. 记录仪器名称、型号、编号、校准号、有效期。

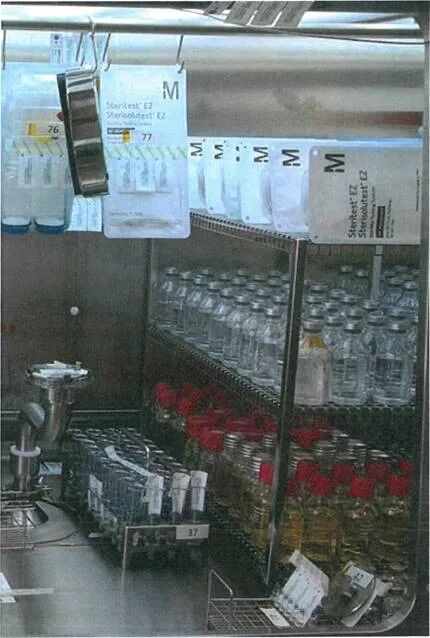

9.2 装载模式确认
1. 按客户实际使用最大装载进行布置，包含常用器具、耗材、支架。
2. 对装载状态拍照存档，明确物品位置、数量、朝向、间距。
3. 评估装载遮挡情况，标记潜在气体难以到达区域。
9.3 气流流型研究
1. 采用烟雾发生器在均流膜下方150–300mm高度发烟。
2. 观察并录像记录气流走向、均匀性、是否存在死角与滞留。
3. 对无法烟雾测试位置，使用风速仪测量，风速标准0.36–0.54m/s。
4. 标记气流异常点位，纳入最差位点清单。
9.4 准备阶段温湿度分布研究
1. 布点原则：传递舱、操作舱分上、中、下三层，每层四角布点，各12个点位。
2. 启动灭菌程序至准备阶段结束，记录各点位温度、相对湿度。
3. 判定标准：- 温度20–32℃，湿度≤45%RH。
- 与在线监测差值：温度＜5℃，湿度＜15%RH。
4. 超差点位判定为潜在最差位点。
9.5 化学指示剂（CI）表征最差位点
1. 布点密度：5–10个/m³，覆盖所有潜在最差位点。
2. 执行完整灭菌循环，测试后取出指示剂，观察变色情况。
3. 变色不均匀、变色不完全点位，确定为灭菌最差位点。

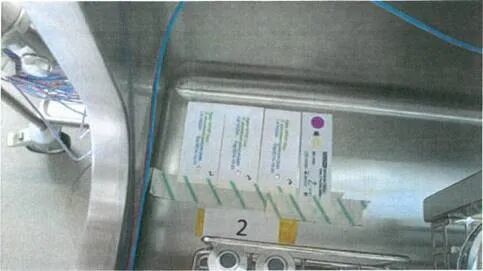

9.6 生物指示剂（BI）表征最差位点
1. 生物指示剂：嗜热脂肪芽孢杆菌ATCC12980，孢子数≥10⁶CFU/片。
2. 布点：全部置于经CI确认的最差位点，每点1片，设置阳性对照、阴性对照。
3. 灭菌完成后，在生物安全柜接种至TSB培养基，55–60℃培养。
4. 连续进行3次重复测试，判定标准：- 所有测试BI均为阴性（培养基澄清）。
- 阳性对照浑浊生长，阴性对照澄清。
5. 阳性结果处理：- 阳性率≤20%：该点位加放3片BI复测，全阴则合格。
- 阳性率＞20%：调整参数或装载，重新开展程序开发。
9.7 过氧化氢排残测试
1. 灭菌结束后启动排残程序，实时监测浓度变化。
2. 记录浓度降至≤1ppm的时间，作为标准排残时间。
3. 重复测试3次，确认时间稳定可重复。
10 数据记录与结果判定
10.1 数据记录要求
1. 所有测试数据实时、准确、清晰填写，不得涂改，更正需签字并注明日期。
2. 照片、录像、导出数据按附件编号归档。
3. 布点图、培养结果、温湿度曲线、浓度曲线全部保留。
10.2 总体合格判定
1. 先决条件全部满足，仪器校准有效，人员培训合格。
2. 温湿度分布、气流流型符合标准，最差位点识别完整。
3. 化学指示剂全部变色合格，无明显差异点位。
4. 生物指示剂连续3次全阴性，对照试验有效。
5. 排残稳定≤1ppm，时间可固化。
6. 最终参数带25%安全系数，满足灭菌与安全要求。
11 最终灭菌参数确定与安全系数应用
11.1 安全系数计算
最终参数在开发合格参数基础上增加25%：
- 最终加药时间=开发加药时间×1.25
- 最终灭菌时间=开发灭菌时间×1.25
- 最终排残时间=开发排残时间×1.25
11.2 最终参数固化
将准备、加药、灭菌、排残阶段的温度、湿度、速率、时间等参数写入设备程序，形成标准灭菌循环，用于后续灭菌验证（CV）与日常生产使用。
12 偏差、异常与变更管理
12.1 异常处理
本方案中测试异常属于程序开发正常过程，无需启动偏差流程，但需详细记录异常现象、原因、处理措施与复测结果。
12.2 变更控制
1. 任何涉及参数、装载、布点、方法的修改，均执行客户技术变更管理规程。
2. 变更需编号、审批、实施、确认，形成完整变更记录。
3. 重大变更（如参数大幅调整、装载方式改变）需重新执行关键测试。
12.3 记录保存
所有偏差、异常、变更记录纳入验证总文件，与方案、报告、附件一并归档保存。
13 人员培训
1. 验证实施前，由方案起草人或授权工程师对所有参与人员进行培训。
2. 培训内容：方案流程、测试方法、判定标准、安全注意事项、数据记录要求。
3. 所有人员签字确认，培训记录纳入附件。
14 附件清单
附件按“A+章节号-顺序号”编制，包含但不限于：
1. 隔离器布局与布点示意图
2. 仪器校准证书复印件
3. 装载模式照片
4. 气流流型录像与评估表
5. 温湿度分布测试报告
6. 化学指示剂测试记录与照片
7. 生物指示剂培养记录与结果照片
8. 排残测试数据记录
9. 人员培训记录
10. 变更清单
