基于新版中国GMP无菌附录、EU GMP Annex1与FDA法规的A级层流气流流型检测、管控及不合格整改全解
2026-07-15
必须同步开展静态（无人、设备空载运行）+ 动态（模拟完整生产干预、人员操作、设备全速运转）两组流型测试，动态为验证核心，静态仅作基线对照； 示踪介质必须满足中性浮力、无毒、无残留、不污染洁净区，禁止油性烟棒、高温烟雾，优先医用级超声波纯水雾发生器； 全程高清录像留存，视频带系统时间戳、不可剪辑、永久归档，视频需完整覆盖烟雾从 HEPA 送风面至回风区域全流程； A 级单向流工作区风速法定区间 0.36~0.54m/s，风速不均匀度≤0.25，气流流线偏离垂直角度＜14°，流型测试需与风速数据关联评估； 流型结果直接纳入污染控制策略 CCS，用于定义环境监测取样点、人员干预 SOP、设备布局优化依据； 跨区域开口（A 级与 B/C 级传递窗、出料口）必须专项流型测试，证明无低洁净区空气倒灌风险。
单向流可视化试验核心目的：证明气流仅由高洁净 A 级流向低洁净区域，不存在地面、设备、人员身体向上回流，无涡流滞留污染物； 风速 0.36–0.54m/s 为指导值，若企业采用偏离区间风速，需在 CCS 中提供完整科学风险论证； 动态测试必须模拟最差工况：多人同时操作、设备机械往复运动、舱门 / 洁净门频繁启闭、物料持续转运； 隔离器、RABS 半密闭 A 级区域，需额外验证舱体负压 / 正压屏障，防止外界空气穿透单向流屏障； 测试周期与 HVAC 再验证同步，高风险灌装 A 级区最长不超过 12 个月开展一次全项流型研究，重大改造、更换 HEPA 后必须立即复测。

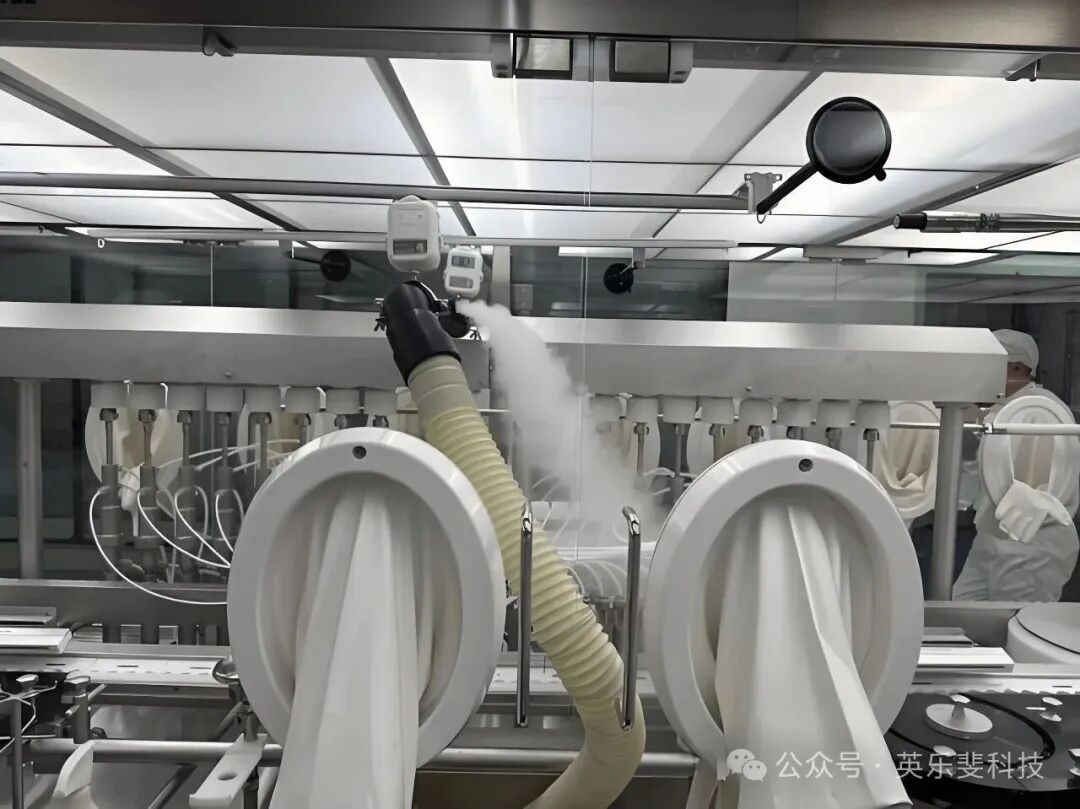

原位气流分析（In situ smoke study）必须覆盖所有产品暴露关键点位，针头、胶塞碗、敞口西林瓶、无菌连接接头等核心首过空气（First Air）区域为必测点位； 动态模拟要求：操作人员在 A 级区内执行全套标准干预动作（伸手取件、擦拭、卡瓶清理、物料添加），手部距离产品暴露点最小 15cm 近距离干扰，验证气流扰动后恢复能力； 判定硬性指标：气流受人员 / 设备扰动后，层流恢复时间≤20 秒，恢复前无涡流、倒流覆盖产品关键区； 仅完成 HEPA PAO 检漏不足以证明单向流有效性，必须配套流型可视化试验，过滤器局部风速失衡直接判定流型不合格； 录像原始文件不可压缩、不可删减，检查员可随时调取历史测试视频追溯验证全过程； 示踪剂不得改变原有气流轨迹，发烟装置不能遮挡送风面、干扰层流风速，禁止大流量烟雾冲击单向流体系。

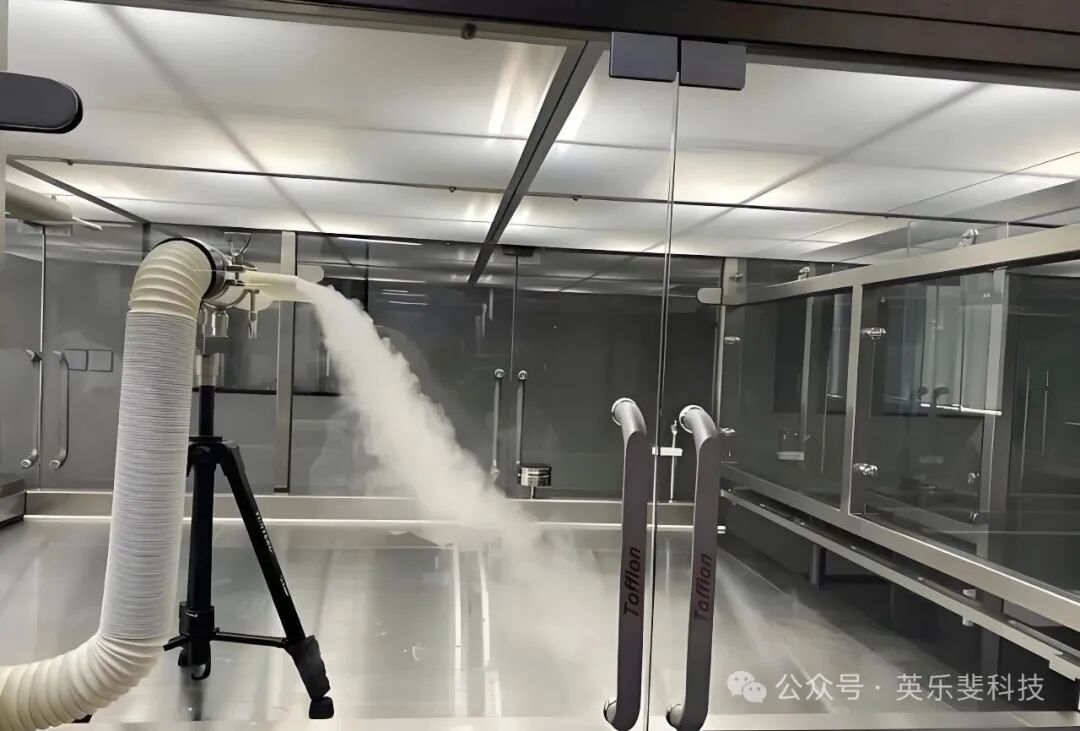

超声波纯水雾发生器（首选，满足所有区域合规）介质为注射用水WFI，雾滴粒径0.5–1μm，中性浮力，无残留、无化学污染、不堵塞HEPA 过滤器；可调节发烟流量，多孔延长发烟管，实现线性均匀释放烟雾，适配大面积 A级天花、大型灌装层流罩、RABS内部。 医药级丙二醇冷雾发生器（隔离器专用）仅用于密闭隔离器 A级区，水雾挥发完全，无冷凝残留，禁止在开放式层流天花使用，易造成不锈钢台面水渍污染。禁用设备：烟火发烟棒、柴油烟雾、干冰烟雾（自重过大沉降，气流轨迹失真，FDA明确不认可）。
校准风速仪：精度 ±0.01m/s，每年计量校准，测试 HEPA 送风面、工作区网格风速； 高清摄像设备：4K 摄像机，支持时间戳水印，帧率≥30fps，配备侧光源（45° 斜射冷白光，增强烟雾对比度，黑色哑光背景板提升可视化效果）； 压差记录仪：连续记录 A 级与相邻 B 级、传递窗压差，全程监控测试过程压差波动； 可移动升降发烟支架：避免人员手持发烟管遮挡气流，消除人为干扰误差； 温湿度监测仪：A 级温湿度控制 18–26℃、RH45%–65%，温湿度大幅波动会改变水雾浮力，干扰流型判定。
HEPA 过滤器 PAO 完整性检漏：无泄漏，滤框、密封胶无穿透缺陷； 风速网格测试：A 级工作区 0.36–0.54m/s，满布 HEPA 天花每 0.6㎡一个测点，风速不均匀度≤0.25； 区域压差：A 级对 B 级维持 10–15Pa 正压，传递窗双向压差稳定，无瞬时负压波动； 空调 / FFU 满负荷运行至少 30 分钟自净，悬浮粒子达到 A 级静态标准； 环境温湿度稳定在合规区间，洁净室地面、设备表面干燥无积水； 所有测试设备在校准有效期内，发烟装置提前清洁消毒，无外来污染物。
发烟点位全覆盖要求
送风面测试：沿每块 HEPA 过滤器下缘均匀释放烟雾，验证整片天花气流垂直均匀向下，无局部烟柱、无风区； 设备迎风面测试：灌装支架、输送轨道、胶塞料斗、隔离器内壁等所有凸起设备结构上方发烟，观察气流绕行形态； 边界点位：A 级围挡边缘、回风口上方、传递窗开口、A 级与 B 级分隔墙缝隙专项发烟； 关键操作点位：灌装针头工位、敞瓶放置区、无菌对接平台，为核心观测点。
模拟工况清单（需全部写入测试方案，逐项执行）
静态：所有区域烟雾呈平行垂直向下单向流线，无散乱湍流、无局部烟团滞留、无向上回流、无死角；设备遮挡处气流平滑绕行，背部无回旋涡流； 动态：人员、设备扰动仅产生瞬时局部轻微扰动，扰动消失 20 秒内完全恢复均匀层流；扰动过程中关键产品点位始终有连续首过洁净空气覆盖； 区域流向：气流全程由高洁净 A 级流向回风系统及相邻低洁净区域，不存在反向空气渗透。
工作区风速：0.36~0.54m/s，单块 HEPA 内风速偏差≤±25%； 气流流线垂直偏离角度：最大＜14°； 扰动后层流恢复时间：≤20s； 无持续涡流区域、无气流短路（送风直接直冲回风口，未覆盖工作面）； 跨开口无低等级空气倒灌。
严禁烟雾过量：水雾过多在不锈钢表面冷凝形成水渍，残留微生物风险；烟雾过少无法完整展示气流轨迹，检查员直接判定测试不充分； 发烟管不得伸入关键操作面下方、不得遮挡 HEPA 送风，发烟支架避免形成额外气流遮挡； 测试完成后持续运行层流 30 分钟，排净残留水雾，对台面、设备表面擦拭除水，记录清洁流程。
全程不间断录制，无暂停、无剪辑、无分段拼接，视频内置系统时间戳，精确到秒； 双机位录制：全景机位完整覆盖整个 A 级区域，特写机位聚焦灌装、对接等关键点位； 视频文件加密归档，存储期限不低于产品有效期后 5 年，满足 FDA 数据完整性 ALCOA + 原则； 视频配套纸质记录：标注测试场景、发烟点位、操作人员、设备运行状态、测试起止时间。
测试期间禁止无关人员进出相邻洁净区，减少门体启闭带来的压差波动； 操作人员不得快速挥手、大幅度肢体动作，避免人为制造额外湍流干扰测试结果； 测试全程实时监控压差，若压差出现＞5Pa 瞬时波动，立即暂停测试，排查 HVAC 故障后重新测试； 禁止在 A 级区域堆放闲置物料、周转箱，测试状态与量产生产布局完全一致，不得临时移除设备规避涡流缺陷（FDA 483 典型缺陷）。
定期再验证：高风险灌装 A 级区每 12 个月一次；低风险无菌分装 A 级区每 24 个月一次，同步 HVAC 系统 PQ 确认； 强制触发复测（出现以下任一情况必须全项重做静态 + 动态流型）：
A 级天花 HEPA 全部 / 局部更换、静压箱改造、FFU 风机更换； 洁净室布局调整、灌装设备移位、新增大型工装支架； HVAC 风管改造、回风口增减、压差系统参数修改； 发生无菌偏差、环境粒子持续超标、微生物污染事件； 药监检查提出流型相关缺陷整改后； 层流风机变频参数、送风风量大幅调整。
现象：灌装立柱、机械手支架、胶塞料斗、输送轨道位于 HEPA 正下方，烟雾流经设备后在背部形成持续回旋烟团，永久死角；动态下涡流范围扩大，包裹产品暴露点位； 根本成因：设备迎风面积过大，垂直单向流绕行后形成低压涡流区，微粒、微生物持续滞留无法被气流带走； 分级整改措施
短期临时管控：调整设备摆放位置，向回风侧平移，减少送风面正下方遮挡；提升局部 FFU 风速至 0.50–0.54m/s，增强气流穿透能力；修订 SOP，禁止将敞口产品放置于涡流区域； 中期硬件优化：简化设备外部冗余支架、加厚导流圆弧结构，降低迎风阻力；在涡流高发区域增设地面辅助回风格栅，快速排出滞留空气； 长期设计整改：设备重新机械加工，优化外形流线；若为新建车间，设备布局阶段开展预流型模拟，提前规避遮挡问题。
现象：部分 HEPA 下方烟雾流速缓慢，局部烟柱下沉停滞；送风气流直接近距离直冲回风口，未覆盖工作面，形成气流短路；网格风速检测低于0.36m/s； 成因：静压箱密封失效、FFU 风机叶轮积尘失衡、HEPA 堵塞、天花龙骨变形倾斜、单块过滤器风量分配不均； 整改方案
现象：操作人员伸手操作时，手臂后方形成大面积湍流，恢复时间超过 20 秒，涡流覆盖灌装针头关键点位； 成因：人员操作距离产品过近、手臂大幅横向遮挡层流；风速偏低，气流吹扫力不足；围挡高度不足，无法形成完整气幕； 整改方案
操作 SOP 优化：规范无菌干预动作，手部距离暴露产品最小保持 15cm，缩短近距离操作时长，减少大幅度横向移动； 参数优化：整体 A 级风速上调至 0.42–0.50m/s，提升气流抗扰动能力； 硬件改造：加高 A 级透明围挡至 1.2m 以上，形成侧向气流屏障，阻隔人员身体干扰；设置固定操作限位工装，限制手部伸入深度。
现象：开门瞬间，B/C 级烟雾向 A 级区倒灌，单向流屏障短暂失效；压差瞬时下降至 10Pa 以下； 成因：A 级与相邻区域压差余量不足、开门无风量补偿、传递窗互锁失效、开门操作时间过长； 整改方案
现象：烟雾抵达地面后向上反弹，形成垂直回流，卷起地面微粒向产品区域扩散；单侧回风、回风面积不足为主要诱因； 合规风险：地面沉积的微生物、粉尘被回流气流携带至 A 级操作面，持续污染产品；EU GMP 明确禁止自地板向上流动的气流； 系统性整改
布局改造：A 级区域采用双侧对称地面回风格栅，回风总面积不低于送风面积 60%；移除单侧回风设计； 风速微调：避免风速超过 0.54m/s，高速气流撞击硬质地面易产生反弹； 地面管控：A 级地面保持光滑哑光，每日湿式消毒，减少粉尘堆积。
现象：灌装出料通道、RABS 舱体缝隙处，低洁净区烟雾持续渗入 A 级核心区； 整改：出料口加装单向气流风幕，持续向外吹扫；舱体缝隙增加密封胶条；RABS 内部维持微正压，隔离器维持负压屏障，阻断外部空气渗透。
所有硬件改造、参数调整完成后，稳定运行 HVAC 系统 24 小时，重新完成前置确认（检漏、风速、压差）； 完整重做静态 + 动态全点位流型测试，全程录像留存，对比整改前后流线截图，直观证明缺陷消除； 开展风险评估 CCS 更新，分析原不合格流型对应的无菌污染风险，补充管控措施； 偏差报告、整改记录、复测视频、新测试报告统一归档，提交药监检查备查； 缩短下一次再验证周期（由 12 个月调整为 6 个月），持续跟踪流型长期稳定性。
