冻干机验证的难点和解决措施

2026-07-13

一、引言

真空冷冻干燥技术凭借低温、无氧、保活性的核心优势，广泛应用于无菌粉针、生物疫苗、蛋白药物、高端食品等领域，其核心设备冻干机的运行性能直接绑定终端产品质量。药品生产质量管理规范（GMP）明确要求，冻干机必须完成全维度验证，确认设备安装合规、运行参数可控、工艺性能稳定，方可投入商业化生产。冻干机验证区别于普通单机设备验证，属于多系统耦合的综合性验证工作，涉及机械结构、制冷系统、真空系统、控制系统、清洗灭菌系统五大模块，各模块参数相互影响、相互制约，验证难度远高于常规生产设备。

当前行业内多数企业冻干机验证存在诸多共性问题：温度分布不均、真空泄漏率超标、冷阱捕水性能验证偏差、CIP/SIP灭菌不彻底、空载与满载参数差异大、工艺放大验证失效、数据完整性不达标等。据FDA历年483缺陷统计数据显示，冻干设备及工艺验证缺陷占无菌制剂核查缺陷的30%以上，其中验证不充分、参数控制偏差、数据记录不规范是主要不合格项，直接导致企业核查整改、产品返工甚至停产。基于此，系统梳理冻干机验证难点，构建科学的验证解决方案，对提升冻干工艺稳定性、保障产品质量、满足合规要求具有重要的工程应用价值。

二、冻干机验证核心体系与验证逻辑

冻干机验证遵循设备全生命周期质量管理逻辑，严格执行IQ、OQ、PQ三段式验证体系，三者层层递进、缺一不可，共同构成设备合规运行的核心依据。

安装确认（IQ）是验证的基础环节，核心目的是确认冻干机选型、安装位置、配套设施、技术文件、硬件配置符合设计要求及GMP规范，重点核查设备材质、板层平整度、密封结构、制冷及真空组件配置、电气控制系统、CIP/SIP管路布局等基础参数，杜绝设备先天缺陷。运行确认（OQ）聚焦设备空载运行性能，验证设备在额定工况、极限工况下的参数控制能力，包括板层温度均匀性、真空系统密封性、升降温速率、冷阱降温性能、控制系统精度等，确认设备自身运行稳定、参数可调可控。性能确认（PQ）是验证的核心关键，模拟实际生产工况，通过满载物料冻干试验，验证设备在真实生产负荷下的工艺适配性、批次稳定性、除水效果及产品质量一致性，绑定具体生产工艺，实现设备性能与产品工艺的精准匹配。

不同于普通设备验证，冻干机验证具备极强的参数耦合性与工况差异性：制冷效果直接影响冻干预冻、升华干燥温度，真空度决定升华速率，冷阱捕水能力制约产品最终含水量，而温度、真空、除水参数相互联动，单一参数偏差会引发整体工艺异常。同时，冻干机空载、半载、满载工况下的性能差异极大，中试设备与工业化设备的工艺放大偏差显著，进一步提升了验证难度。下文将结合验证全流程，逐一拆解核心难点并提出针对性解决措施。

三、冻干机验证核心难点及根源分析

3.1 板层温度均匀性与稳定性验证偏差大

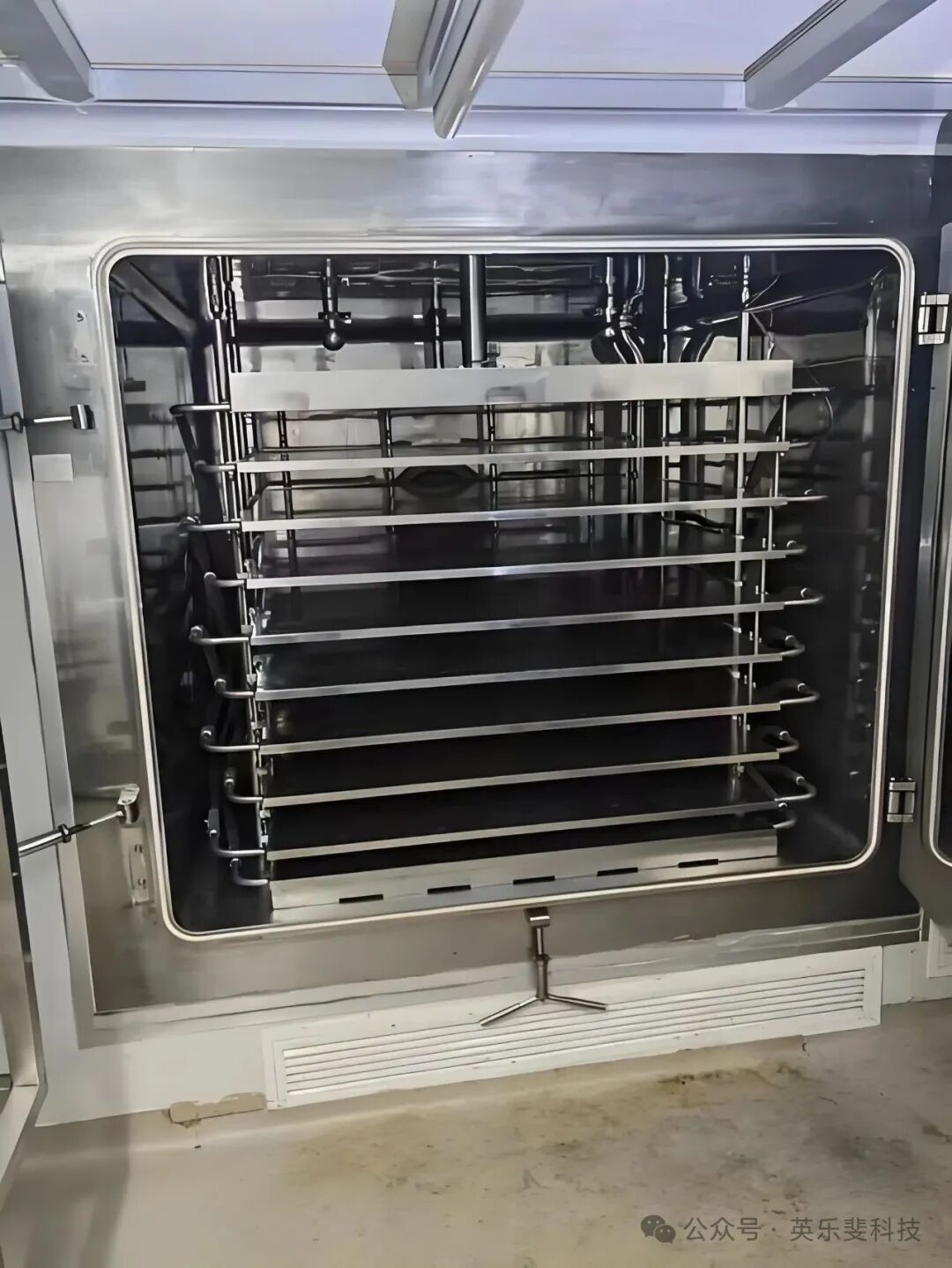

板层温度是冻干工艺的核心控制参数，预冻、一次干燥、二次干燥全过程均依赖板层精准控温，行业标准明确要求冻干机板层温度均匀性偏差≤±1℃，单点温度稳定性偏差≤±0.5℃，温度验证是冻干机OQ验证的核心项目，也是最易出现不合格的难点项目。

实际验证中主要存在两大问题：一是同批次板层不同点位温度差异过大，边缘点位与中心点位温差超标，四角区域温度普遍偏低或偏高；二是长时间冻干工况下，板层温度漂移明显，稳定性不达标。深究根源，主要包含四个方面：第一，设备硬件缺陷，板层内部导热介质管路分布不均、板层焊接平整度不足、厚度偏差超标，导致换热效率不一致；第二，安装调试问题，冻干机板层水平度校准不到位，物料摆放不均匀，热量传递存在差异；第三，工况干扰，真空环境下空气对流换热减弱，仅依靠热传导换热，边缘板层散热速度更快，易出现温度梯度；第四，检测不规范，温度探头校准失效、布点数量不足、布点位置不具代表性，导致验证数据无法真实反映板层实际温度分布。同时，多数企业仅开展空载温度验证，忽略满载物料工况验证，导致空载参数合格、实际生产温度偏差超标的问题频发。

3.2 真空系统泄漏率验证不达标，工况稳定性差

真空度是控制冻干升华速率、保障产品干燥均匀性的关键参数，真空系统密封性直接决定冻干过程的稳定性。行业标准规定冻干机腔体真空泄漏率≤0.025mbar·L/s，是冻干机验证的强制性指标。真空系统验证难点集中在泄漏率超标、静态真空衰减过快、不同工况真空波动大三大问题。

故障根源具有隐蔽性、复合型特点：其一，密封部件老化失效，腔体O型密封圈长期受高低温交替冲击、真空负压拉伸，出现变形、开裂、硬化，阀门密封垫磨损导致轻微内漏，是真空泄漏最主要原因；其二，管路及腔体微观缺陷，设备焊接缝隙、真空管路接头、快装接口存在微米级缝隙，常规检测无法识别，长期运行后缝隙扩大引发泄漏；其三，真空系统匹配性不足，双级罗茨泵+油封机械泵组合选型不合理、真空泵老化、排气效率下降，极限真空度无法达标；其四，验证操作不规范，真空保压时间不足、腔体温度未稳定即开展测试、环境温湿度干扰，导致验证数据失真。此外，冻干机交替运行常压、真空工况，密封部件反复受力，极易出现间歇性泄漏，常规单次验证无法捕捉动态泄漏问题，导致验证合格但生产过程真空波动异常。

3.3 冷阱捕水性能验证准确性不足，产品含水量失控

冷阱（冷凝器）是冻干机除水核心部件，通过低温吸附水汽，快速捕捉升华过程产生的水蒸气，防止水汽回流至腔体影响产品干燥效果，其降温速率、极限低温、捕水容量直接决定产品最终含水量。冷阱性能验证的核心难点是空载验证合格、满载生产失效，多数企业OQ阶段冷阱降温速率、极限低温达标，但PQ满载试验中出现捕水不及时、水汽滞留、产品含水量超标问题。

核心根源分为设备与验证两类：设备层面，冷阱盘管结霜不均匀、局部换热死角多，盘管积霜厚度不均导致换热效率下降；冷阱极限温度不足，部分设备冷阱最低温度仅-70℃，无法满足高含水物料、高活性药品的冻干除水需求；长期运行后盘管结垢、油污附着，降低低温吸附能力。验证层面，现有验证多检测冷阱空载降温参数，未模拟真实满载水汽负荷，未考核连续冻干过程中结霜累积对捕水性能的影响；同时，缺乏精准的捕水效率量化验证方法，仅依靠最终产品含水量判定性能，无法提前预判冷阱性能衰减隐患，某企业曾因未验证满载冷阱捕水能力，导致批量产品含水量超标30%，造成重大生产损失。

3.4 CIP/SIP清洗灭菌验证不充分，无菌保障不达标

冻干机用于无菌药品生产，腔体、板层、管路的清洁度与无菌性直接关系产品无菌质量，在线清洗（CIP）、在线灭菌（SIP）验证是GMP核查的重点内容，也是行业验证的高频难点、缺陷点。CIP/SIP验证难点主要体现在清洗覆盖不全、灭菌温度不均、残留验证不精准、死角污染残留四大问题。

具体根源：一是设备结构存在死角，板层间隙、腔体边角、真空管路末端、排水低点存在清洗盲区，CIP喷淋球覆盖范围不足，无法实现100%无死角清洗；二是SIP灭菌参数不均，灭菌过程中腔体各点位温度差异大，低温点位灭菌F0值不达标，无法满足无菌灭菌要求；三是验证手段单一，多数企业仅通过目视检查清洁效果、常规微生物检测判定灭菌合格，未采用核黄素喷淋覆盖测试、残留定量检测等精准验证方法，无法识别隐蔽污染残留；四是验证场景缺失，未针对最差工况（满载生产后、高粘度物料生产后）开展CIP/SIP验证，常规工况验证合格无法覆盖极端生产场景，存在无菌风险。同时，CIP清洗水压力、流量不稳定，SIP蒸汽干湿度不达标，也会导致清洗灭菌效果波动，验证数据重复性差。

3.5 工艺放大验证失效，中试与工业化生产偏差显著

冻干工艺研发通常在小型中试设备完成参数摸索，再放大至工业化大型冻干机生产，工艺放大验证是衔接研发与量产的核心环节，也是当前行业普遍存在的验证难题。多数企业存在中试工艺参数成熟，但放大生产后出现产品塌陷、含水量超标、批次一致性差等问题，核心原因是冻干机设备参数匹配度差异未完成验证。

主要难点根源：第一，设备参数差异未量化验证，中试与工业化设备的腔体容积、板层间距、真空抽速、冷阱捕水容量、换热系数（Kv）差异较大，直接照搬工艺参数必然导致生产偏差；第二，预冻成核机制差异，小型设备降温速率快、成核均匀，大型设备降温梯度大、局部成核滞后，冰晶形态差异引发升华干燥效率不同；第三，缺乏降级放大验证模型，多数企业未开展scale-down验证，仅凭经验调整工艺参数，未验证设备差异对工艺的影响；第四，批次一致性验证不充分，未针对不同装载量、不同摆放位置开展差异化验证，边缘瓶、边角物料干燥效果偏差无法提前识别。

3.6 传感器校准与数据完整性验证不规范，合规风险高

冻干机温度、真空、压力、时间等核心参数均依赖传感器采集，传感器精度直接决定验证数据的真实性、有效性，而数据完整性是药监核查的核心重点。当前验证难点集中在传感器校准不规范、数据采集失真、记录不完整三大问题。

具体问题表现：一是传感器校准周期不达标，温度、真空、压力传感器未按每6个月周期校准，超期使用导致参数偏差，部分企业存在校准仅针对空载工况，未校准负压、低温工况下的传感器精度；二是探头布点不规范，验证探头数量不足、未覆盖关键点位，探头固定方式不当导致测温偏差；三是数据完整性缺陷，验证记录存在手写涂改、签字缺失、数据追溯性差等问题，离线测试数据未关联设备系统数据，存在数据造假、数据缺失风险；四是报警阈值、参数权限未验证，设备参数修改权限混乱、异常工况报警失效，无法保障生产过程参数可控。据统计，冻干机验证中数据完整性缺陷占FDA核查缺陷的27%，是最常见的合规问题。

四、冻干机验证难点对应的标准化解决措施

4.1 优化温度分布验证方案，保障控温精准性与均匀性

针对板层温度均匀性、稳定性验证偏差问题，从设备整改、验证方案优化、工况全覆盖三个维度制定解决措施，全面提升温度验证准确性。首先，设备预处理整改，验证前完成板层水平度校准，确保板层平整度误差≤0.5mm/m，检查板层导热管路完整性，更换老化换热介质，消除硬件换热偏差；对设备腔体进行保温优化，减少边缘点位散热损耗，缩小板层温度梯度。

其次，标准化温度布点与检测，严格按照GMP验证规范布置温度探头，根据冻干机板层尺寸确定布点数量，小型设备不少于9个点位，大型工业设备不少于15个点位，全覆盖板层中心、四角、边缘、间隙等关键区域；所有测温探头必须在校准有效期内，校准精度满足±0.1℃要求，测试前进行探头比对校准，消除设备误差。验证过程分多工况开展，依次完成空载、半载、满载温度分布测试，模拟真实生产物料摆放方式，避免空载与满载工况偏差。

最后，规范验证参数设置，升降温速率按照生产工艺额定参数执行，保温阶段持续时间不少于4h，每10s采集一次温度数据，统计各点位最大温差、平均温差、温度漂移值，确保全阶段温度均匀性≤±1℃，单点稳定性≤±0.5℃。针对温度偏差超标点位，排查换热管路、板层贴合度问题，整改后重新验证，直至参数合格。

4.2 建立分级检漏机制，彻底解决真空泄漏超标问题

针对真空系统泄漏隐蔽、动态波动大的难点，建立“预判排查-精准检漏-工况验证-定期维护”的闭环管控体系，彻底解决真空泄漏问题。第一，前期预判排查，验证前全面更换腔体、阀门、管路所有密封O型圈及密封垫，建议密封件每1~2年定期更换，杜绝老化泄漏；检查腔体焊接缝隙、管路接头、快装接口，对微观缝隙进行密封加固处理。

第二，精准定位泄漏点，摒弃传统压力衰减粗略检测法，采用氦质谱检漏仪开展全域检漏，针对腔体、真空阀门、真空泵、管路接头、探头接口等易泄漏点位逐一检测，精准锁定微米级泄漏隐患，维修整改后再次检漏，确保无隐蔽泄漏点。第三，标准化真空验证流程，设备空载预热稳定后启动抽真空，抽至极限真空后关闭真空泵，保压30min，记录压力上升速率，计算真空泄漏率，确保≤0.025mbar·L/s；同时开展动态工况验证，模拟冻干预冻、干燥全流程，检测不同温度、不同负荷下的真空稳定性，排查间歇性泄漏问题。

第四，建立长效维护机制，验证合格后制定真空系统定期巡检方案，每次生产前开展简易真空保压测试，每季度开展一次全面氦检，每年停机检修时更换全套密封件，从源头规避真空泄漏问题，保障真空系统长期稳定运行。

4.3 量化冷阱捕水性能验证，规避满载除水失效风险

针对冷阱空载与满载性能偏差大、捕水能力验证不充分的难点，构建“极限参数验证+满载负荷模拟+量化效率考核”的三维验证体系。首先，开展冷阱基础性能验证，检测冷阱极限低温、降温速率、升温稳定性，确保冷阱降温速率≥1℃/min，极限低温≤-80℃，满足各类药品冻干除水需求；检查冷阱盘管平整度，清理盘管结垢、油污，消除换热死角，保障结霜均匀性。

其次，模拟真实满载水汽负荷验证，采用纯水模拟物料冻干过程，根据设备最大装载量配置纯水负荷，完整执行预冻、一次干燥、二次干燥全流程，持续监测冷阱温度、腔体水汽浓度、压力波动，量化冷阱单位时间捕水量、总捕水容量，验证满载工况下的除水效率，杜绝空载合格、满载失效问题。同时，开展累积结霜验证，模拟连续批次生产工况，检测结霜厚度增加对捕水性能的影响，确定冷阱最大连续运行批次，避免积霜过多导致除水失效。

最后，建立性能衰减监控机制，每次验证记录冷阱极限温度、捕水效率数据，形成趋势分析台账，当性能衰减超出允许范围时，及时清理盘管、检修制冷系统，确保冷阱长期稳定满足生产除水要求，从源头控制产品含水量超标风险。

4.4 完善CIP/SIP验证体系，实现无菌全覆盖管控

针对CIP/SIP清洗灭菌死角、效果不均、验证不充分的难点，优化设备结构、升级验证方法、锁定最差工况，全面保障无菌合规性。第一，设备结构优化整改，核查CIP喷淋球覆盖范围，新增辅助喷淋点位，调整喷淋角度，确保腔体、板层、管路、低点排水口无清洗盲区；优化SIP蒸汽管路布局，增设温度均衡装置，改善腔体温度分布，消除低温灭菌死角。

第二，采用标准化验证手段，CIP清洗验证采用核黄素覆盖测试，通过UV荧光检测确认所有接触面完全覆盖，无清洗盲区；同时开展清洁残留定量检测，针对产品活性物质、清洁剂残留进行精准量化，确保残留量低于合规限值。SIP灭菌验证采用多点温度布点，在腔体死角、板层间隙、管路末端布置温度探头，全程监测灭菌温度与F0值，确保所有点位F0值≥12min，满足无菌灭菌要求。

第三，锁定最差工况验证，优先选择高粘度、高残留物料生产后、设备满载状态作为CIP/SIP验证最差工况，验证合格后方可判定系统合规；同时验证清洗水压力、流量、冲洗时间、灭菌蒸汽压力、温度、时间等参数区间，确定最优工艺参数范围，保障清洗灭菌效果稳定性。最后，建立CIP/SIP定期再验证机制，设备改造、管路更换、工艺变更后必须重新验证，确保无菌保障能力持续达标。

4.5 建立分级工艺放大验证模型，消除批次生产偏差

针对冻干工艺放大失效、中试与量产偏差大的难点，构建参数对标、模型验证、批次确认的标准化放大验证体系。首先，完成设备参数对标校准，量化中试设备与工业化设备的腔体容积、板层换热系数、真空抽速、冷阱捕水容量等核心参数差异，建立参数修正模型，根据设备差异调整量产工艺参数，杜绝直接照搬中试参数。

其次，开展降级scale-down验证，在量产设备上模拟中试设备工况，优化预冻速率、成核温度、升华真空度等关键参数，解决大型设备降温不均、成核滞后问题，缩小设备工况差异；针对边缘瓶干燥偏差问题，优化物料摆放方式，划定有效干燥区域，明确最大装载量与装载密度标准。最后，开展多批次PQ性能确认，连续开展3批以上满载商业化生产验证，检测每批次产品含水量、外观、活性、稳定性，统计批次间数据一致性，确保工艺放大后产品质量稳定，无批次偏差问题。

4.6 规范传感器校准与数据管理，筑牢合规基础

针对传感器精度不足、数据完整性不达标问题，建立全周期校准管控与标准化数据管理体系。第一，严格执行传感器周期校准，温度传感器、真空传感器、压力传感器每6个月开展一次第三方校准，校准精度分别满足±0.1℃、±1Pa、±0.5kPa要求；新增工况校准，针对低温、负压冻干工况开展专项校准，保障极端工况下参数采集精准。验证所用测试探头、检测设备全部纳入校准台账，杜绝超期设备使用。

第二，规范验证数据采集与记录，统一数据采集频率、布点标准、记录格式，所有验证数据实时自动采集、自动存档，杜绝手写涂改、数据补录；完善验证文件体系，包含验证方案、原始数据、偏差记录、总结报告、审批记录，确保文件完整、签字齐全、可全程追溯。第三，强化系统权限管控，设置分级操作权限，禁止随意修改工艺参数，开启参数变更日志与异常报警功能，自动记录所有参数调整、设备异常信息，实现生产与验证全过程可追溯。最后，定期开展数据完整性自查，排查数据缺失、记录不规范问题，提前规避药监核查缺陷风险。

五、冻干机验证质量管控与常态化保障策略

冻干机验证并非一次性工作，设备老化、工艺变更、环境波动、部件更换均会导致设备性能偏移，因此需建立常态化验证管控机制，保障设备全生命周期性能稳定。首先，建立验证偏差管理体系，验证过程中出现的参数超标、数据异常、性能偏差，必须开展根因分析，制定纠正预防措施，整改完成后重新验证，所有偏差记录纳入设备质量管理台账。

其次，规范再验证管理，明确再验证周期：常规工况下每1年开展一次全面再验证，设备改造、核心部件更换、生产工艺变更、长期停机重启后，必须开展专项再验证；年度GMP核查前完成针对性性能复核，确保设备性能持续合规。再次，强化人员能力管控，定期开展验证人员、操作人员专项培训，规范验证流程、操作标准、数据记录要求，杜绝人为操作失误导致的验证偏差。

最后，建立设备性能趋势分析机制，汇总历次验证数据、日常生产参数、异常故障记录，对温度精度、真空泄漏率、冷阱捕水效率等核心参数进行趋势分析，提前预判设备性能衰减隐患，实现故障提前干预、性能提前优化，保障冻干工艺长期稳定、产品质量持续可控。

六、结论

冻干机验证是一项系统性、全周期、高精准度的技术工作，其难点核心集中在多系统参数耦合干扰、设备工况差异性、验证精准度不足、工艺匹配度不够、合规管理不规范五大维度。温度均匀性偏差、真空泄漏超标、冷阱满载除水失效、CIP/SIP无菌验证不充分、工艺放大偏差、数据完整性缺陷是当前冻干机验证的核心痛点，也是药监核查的高频缺陷项。

通过针对性实施工况全覆盖温度验证、分级真空检漏、满载冷阱性能量化考核、标准化CIP/SIP无菌验证、参数化工艺放大模型、全周期传感器校准与数据管控六大解决方案，可有效解决冻干机各类验证难题，实现IQ/OQ/PQ全流程验证标准化、规范化。同时，建立常态化偏差管理、再验证、趋势分析机制，能够持续保障冻干机设备性能稳定、工艺参数可控、产品质量一致，全面满足GMP、FDA合规要求，为无菌药品、生物制品的安全生产提供坚实的技术保障。未来，随着冻干工艺智能化升级，自动化验证、在线实时监测、大数据趋势分析将成为冻干机验证的主流方向，进一步提升验证精准度与管控效率。
