汽化过氧化氢（Vaporized Hydrogen Peroxide，VHP）灭菌技术凭借低温、广谱、无残留等优势，已成为制药、生物实验室、医疗器械等高洁净等级场所空间灭菌的主流方案。但VHP 的强氧化性易对洁净室围护结构、设备、密封件等材料造成腐蚀、老化、性能衰减，直接影响洁净室使用寿命、运行稳定性与GMP 合规性。本文基于深圳市英乐斐科技有限公司VHP 材料兼容性加速测试数据，系统研究洁净室常用材料在高浓度VHP 环境下的耐腐蚀性，明确材料兼容性分级，提出选材、工艺控制与腐蚀防控全流程方案，为洁净室设计、建造与运维提供科学依据。

01

 绪论

1. 保障 GMP 合规：制药行业需遵循欧盟 GMP、中国 GMP、ISPE 指南等要求，洁净室材料需耐受常规灭菌工艺，无腐蚀、无脱落、无析出。
2. 延长设施寿命：通过精准选材与工艺优化，降低 VHP 腐蚀带来的维修与更换成本。
3. 保护精密设备：传感器、仪表、电子元件等对腐蚀敏感，需明确耐受边界以避免失效。
4. 支撑工程应用：形成可直接落地的选材清单与控制标准，为洁净室设计、施工、验证提供数据支撑。

• 分析 VHP 腐蚀机理与关键影响因素；
• 完成洁净室金属、非金属、密封胶、涂层等材料耐 VHP 腐蚀性测试与分级；
• 建立洁净室 VHP 耐腐材料选型体系；
• 提出 VHP 灭菌过程腐蚀控制与工艺优化方案；
• 形成工程应用指南与验证要点。

02

 VHP 腐蚀机理与影响因素

• 低温灭菌，适配热敏材料与精密设备；
• 杀孢子能力强，约为液体过氧化氢的 200 倍；
• 分解产物无毒，无需后续吹扫中和。

1. 氧化腐蚀VHP 分解产生的自由基与金属、不饱和高分子材料发生氧化反应，导致金属生锈、发黑，塑料、橡胶老化脆裂。
2. 冷凝腐蚀当空间湿度高、温度低、VHP浓度过高时，气态过氧化氢在材料表面冷凝成液膜，液体H₂O₂腐蚀性远强于气态，显著加速腐蚀。
3. 渗透腐蚀VHP 气体可渗透进入涂层缝隙、材料微孔、密封界面，破坏界面结合力，引发起泡、脱层、密封失效。

1. 浓度与剂量：浓度越高、暴露时间越长，腐蚀越显著。
2. 饱和度与湿度：饱和度≥100% 易冷凝，腐蚀风险急剧上升。
3. 温度：低温易冷凝，高温加速 H₂O₂分解与材料老化。
4. 材料本性：金属电极电位、高分子饱和度、表面涂层致密性决定耐腐能力。
5. 表面状态：粗糙度、缝隙、死角易吸附冷凝液，加剧局部腐蚀。

03

 英乐斐 VHP 材料兼容性测试方案

• 测试单位：深圳市英乐斐科技有限公司
• 测试时间：2025.12.19–2025.12.29

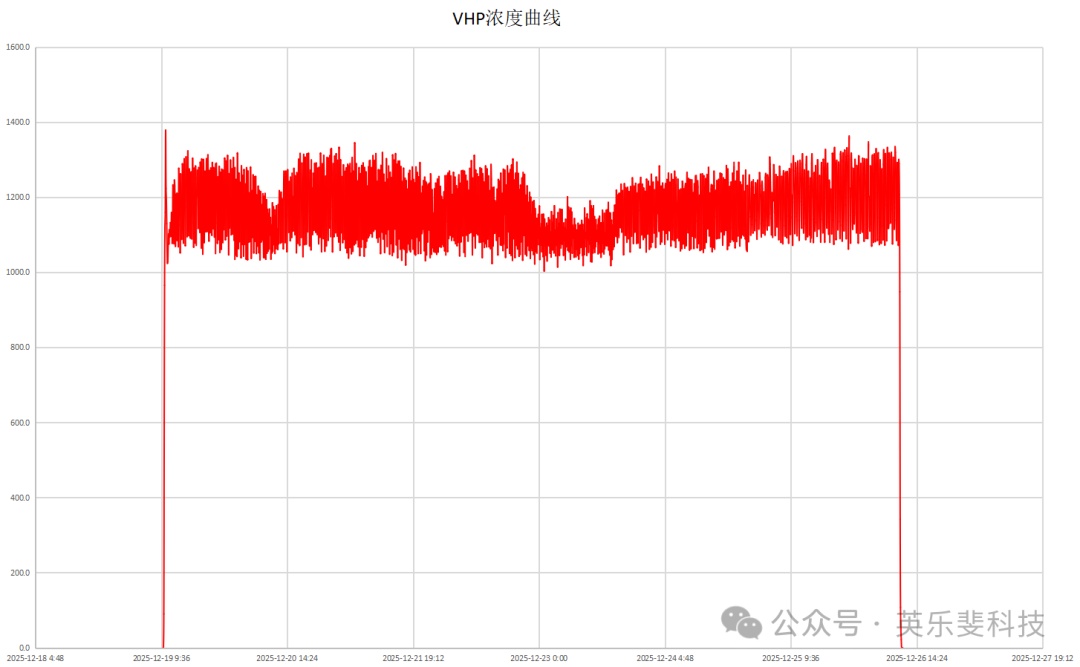

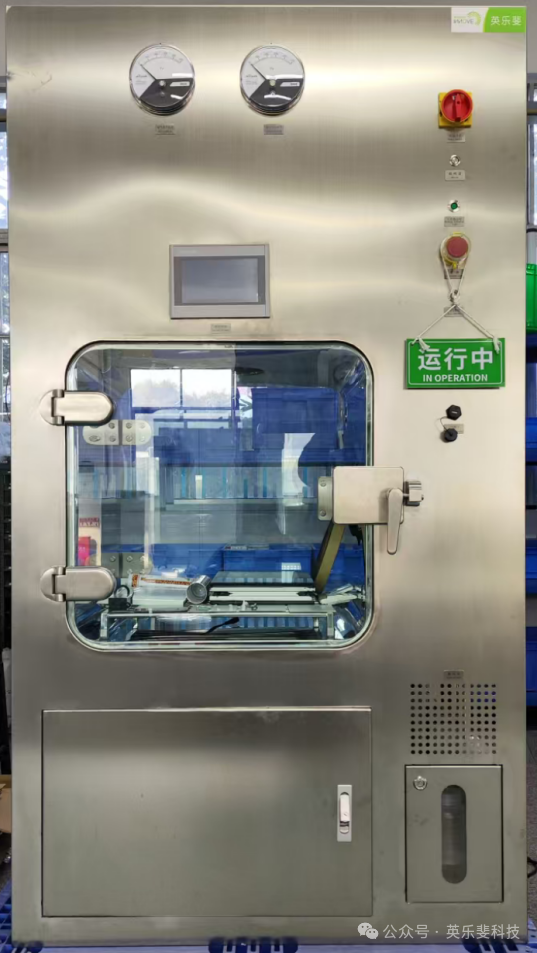

• 测试环境：VHP 浓度≥1000ppm（≥1.5mg/L），连续暴露＞140 小时

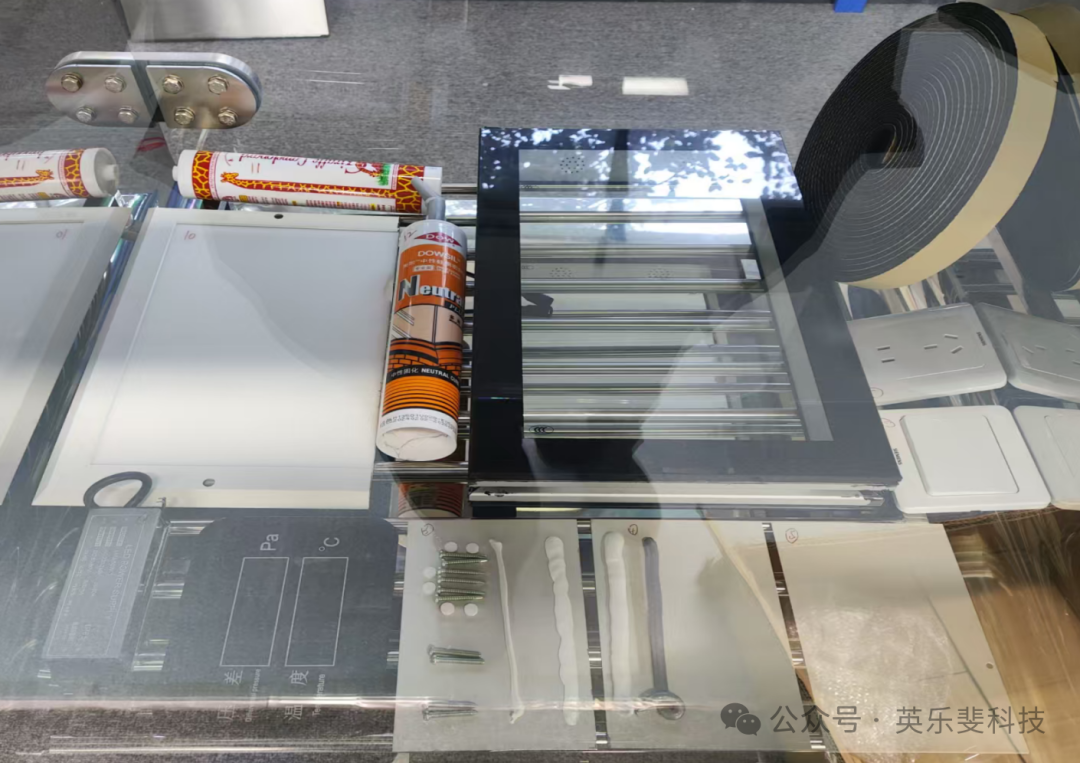

• 测试方式：样品平放，保证蒸汽均匀流动，充分接触表面




• 金属构件：不锈钢、碳钢、镀锌件、螺丝、仪表壳体
• 非金属板材：PVC、PP、ABS、有机玻璃、环氧板材

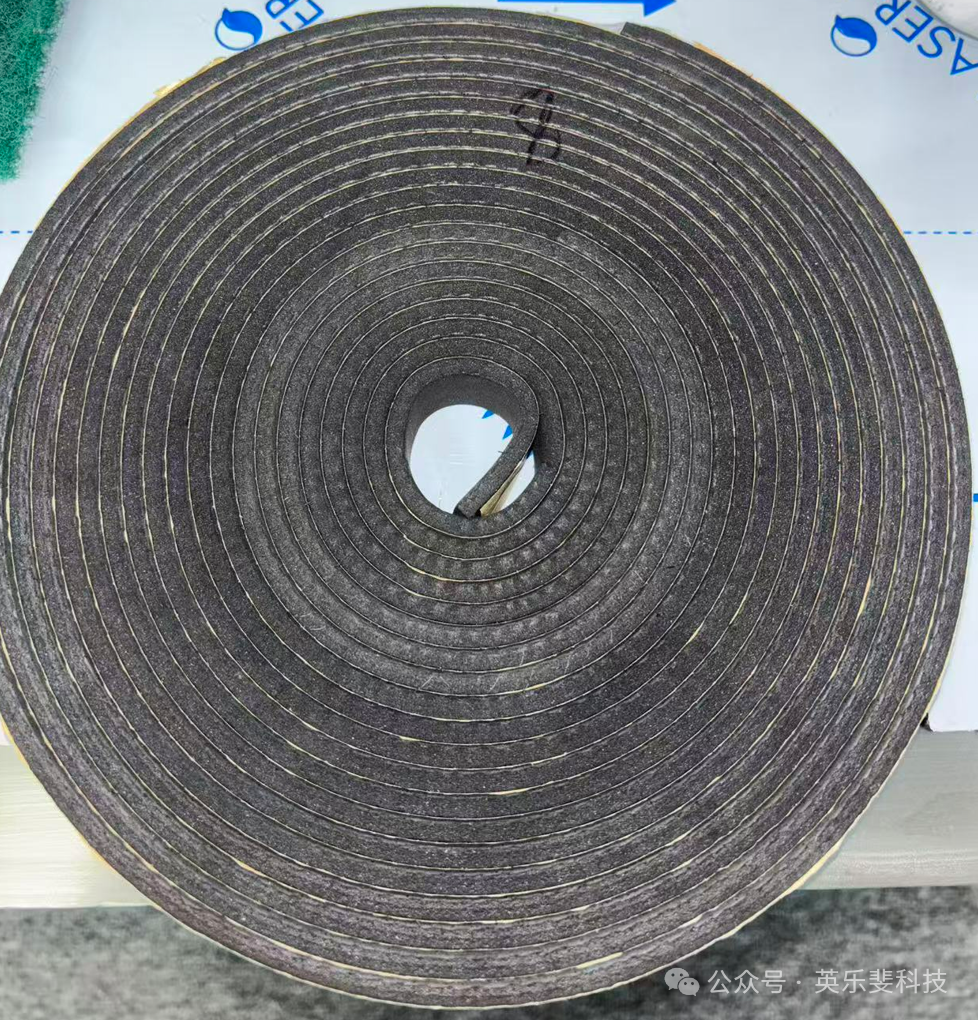

• 密封与胶类：硅胶、氯丁橡胶、氟橡胶、聚氨酯、中性硅酮密封胶
• 涂层与饰面：烤漆、粉末涂层、金属烤漆地砖

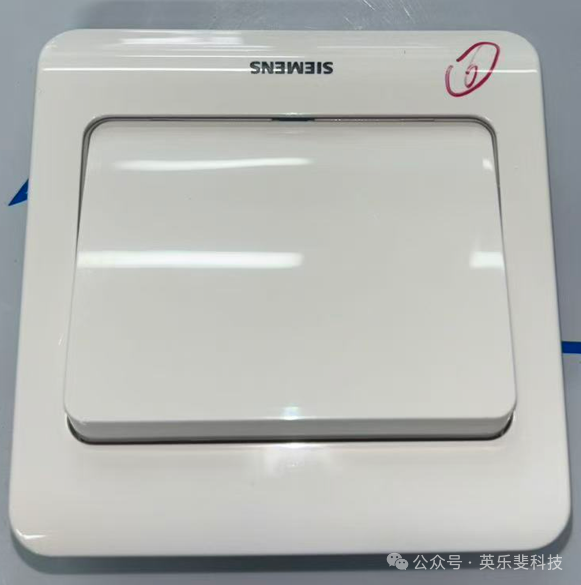

• 设备部件：传感器、仪表、SIEMENS 设备面板、密封件等




04

 洁净室材料 VHP 耐腐蚀性测试结果与分析

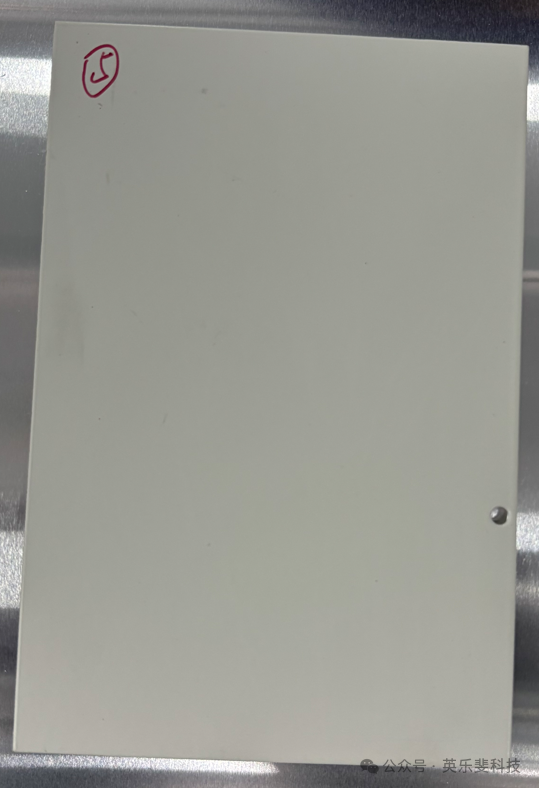

• 样品 1、2、4–12：无目视变化，无氧化起泡，机械性能稳定，评定为A 级（兼容）

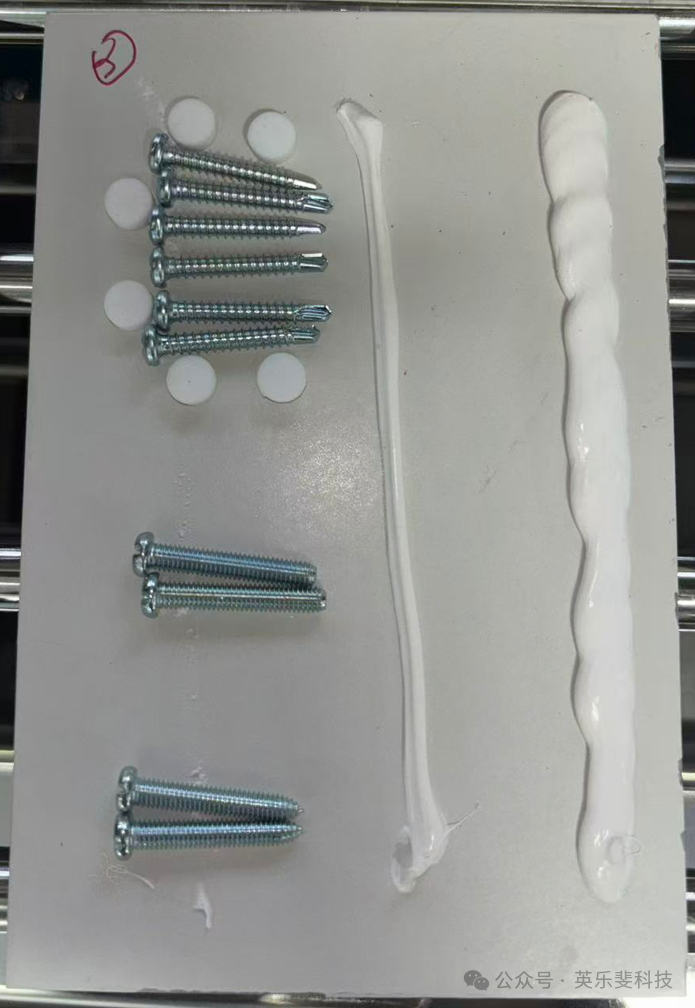

• 样品 3：螺丝表面明显氧化发暗，评定为C 级（不兼容）
• 新增样品 12（陶熙中性硅酮密封胶）：无变化，A 级兼容，可用于洁净室密封节点。

1. 不锈钢（316/316L）测试表现：无明显变化，抛光面轻微色差，无锈蚀、无点蚀。机理：铬元素形成致密氧化膜，抵御氧化腐蚀。结论：A 级，洁净室首选金属材料。
2. 普通碳钢、低碳钢、未处理镀锌件测试表现：氧化、发黑、锈蚀，镀层脱落。结论：C 级，严禁直接使用。
3. 阳极氧化铝 / 优质烤漆铝测试表现：无明显变化，耐腐性优异。结论：A 级 / B 级，可用于设备外壳、装饰面板。
4. 普通螺丝、标准紧固件测试表现：明显氧化发暗，失效风险高。结论：C 级，必须更换为 316 不锈钢防腐紧固件。

1. PP、PVC、ABS、PTFE、有机玻璃测试表现：无变色、无开裂、无脆化，机械性能稳定。结论：A 级，适用于洁净室墙板、管材、视窗、结构件。
2. 硅胶、氟橡胶（Viton）测试表现：无老化、无变形、密封性能稳定。结论：A 级，首选密封材料。
3. 氯丁橡胶、聚氨酯测试表现：轻微褪色、轻微起粉，机械性能无影响。结论：B 级，可在低频次、可控条件下使用。
4. 普通涂料、非耐腐烤漆、金属烤漆地砖测试表现：变色、失光、起泡、脱层。结论：C 级，禁止用于 VHP 环境。

05

 洁净室 VHP 耐腐材料选型体系

1. 墙面优选：316L不锈钢洁净板、PVDF / 氟碳涂层净化板、耐VHP 专用彩钢板备选：表面固化处理PVC 板、PP板禁用：普通聚酯漆彩钢板、冷轧钢板、未处理镀锌板
2. 地面优选：PVC防静电地板、硫化橡胶地板、耐腐环氧地坪禁用：金属烤漆地砖、普通环氧薄涂
3. 吊顶优选：阳极氧化铝扣板、304/316不锈钢吊顶、耐腐净化板控制：保证密封性，减少缝隙冷凝


1. 结构件：316 不锈钢、阳极氧化铝、耐腐塑料
2. 紧固件：全 316 不锈钢，禁止普通碳钢螺丝
3. 仪表 / 传感器：采用防腐封装、电容式防腐蚀探头、PT100 测温元件
4. 风管：304/316 不锈钢、酚醛预保温板（铝箔面）；慎用镀锌板（易氧化）


• 首选：硅胶、氟橡胶、中性硅酮耐腐密封胶
• 可控：氯丁橡胶、聚氨酯（低频次使用）
• 禁用：不耐氧化普通橡胶、酸性玻璃胶、非耐腐密封膏


• 推荐：环氧烤漆、聚酯粉末涂层、氟碳涂层、电解抛光、钝化处理
• 禁止：普通刷漆、劣质喷漆、易脱落涂层

06

 VHP 灭菌腐蚀控制与工艺优化

1. 所有与 VHP 接触材料必须通过≥140 小时高浓度兼容性测试。
2. 核心洁净区优先选用A 级材料，非核心区可审慎使用B 级材料，C 级全面禁用。
3. 紧固件、密封件、胶类统一采用耐腐型号，避免单点失效。

1. 浓度控制：在保证灭菌效果前提下，采用最低有效浓度，避免过度杀灭。
2. 饱和度控制：维持饱和度＜100%，杜绝冷凝液膜形成。
3. 温湿度控制：优化温度与露点差，防止局部低温冷凝。
4. 气流组织：保证均匀扩散，避免局部积聚，减少死角腐蚀。

1. 使用稳定发生、浓度精准可控的 VHP 设备，配备在线监测与报警。
2. 定期校准探头，避免漂移导致浓度失控。
3. 建立材料验收与周期性复检机制，跟踪长期老化状态。

07

 工程应用与合规建议

• 明确 VHP 灭菌工艺与频次，按等级分区选材。
• 减少缝隙、死角、外露紧固件，采用圆弧过渡、密封胶封堵。
• 关键部件预留检修空间，便于更换密封件与紧固件。

• 密封节点统一采用 A 级中性硅酮密封胶，连续饱满无气泡。
• 金属构件做钝化 / 抛光处理，提高耐腐性。
• 避免划伤、磕碰破坏涂层，破损处及时修补。

• 材料入场前核查兼容性测试报告。
• 灭菌后巡检：墙面、地面、设备、密封件、螺丝有无腐蚀。
• 建立腐蚀台账，定期更换 B 级密封件，确保系统完整性。

• 符合 GMP、ISPE、FDA 关于洁净室材料无腐蚀、无脱落、无析出要求。
• 支持验证文件：材料兼容性报告、材质证明、表面处理报告、测试记录。

08

 结论与展望

1. VHP 腐蚀以氧化腐蚀与冷凝腐蚀为主，浓度、饱和度、材料本性是关键影响因素。
2. 英乐斐测试证明：316 不锈钢、PP、PVC、PTFE、硅胶、氟橡胶、中性硅酮密封胶等为A 级兼容，可长期用于高浓度VHP 环境；普通碳钢、镀锌螺丝、劣质涂层为C 级不兼容，严禁使用。
3. 建立 “选材 — 工艺 — 验证” 全链条腐蚀控制体系，可显著降低腐蚀风险，延长洁净室寿命，保障 GMP 合规。
4. 洁净室密封、紧固件、表面处理是腐蚀防控薄弱环节，需重点管控。

1. 开发更低腐蚀、更高效率的低浓度 VHP工艺，在保证灭菌效果同时进一步保护材料。
2. 推进耐 VHP 专用涂层、复合材料、密封胶的产业化应用。
3. 建立行业统一的 VHP 材料兼容性测试标准，提升洁净室工程规范化水平。

参考文献
