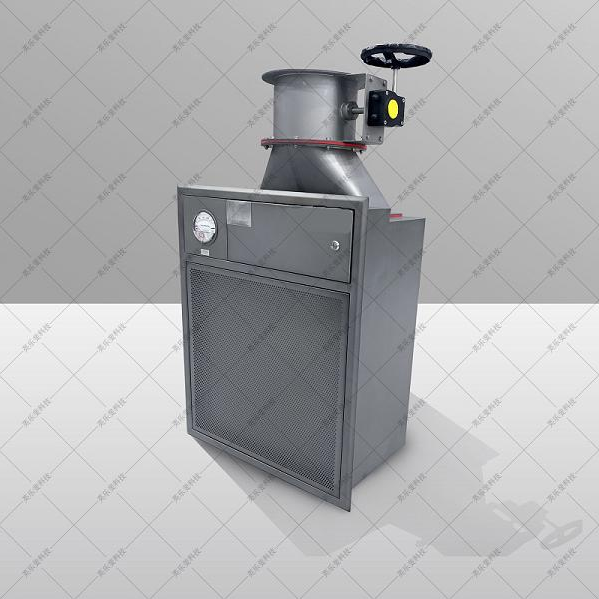

高效排风过滤箱是一种用于净化空气中的颗粒物的设备，广泛应用于洁净室、实验室、医院手术室等对空气质量有严格要求的场所。高效排风过滤箱的结构组成通常包括以下几个部分：

1、箱体：

外壳：通常由不锈钢或镀锌钢板制成，具有良好的耐腐蚀性和机械强度，确保设备的耐用性和密封性。

内部框架：用于固定过滤器和其他组件，确保结构的稳定性和空气流通的顺畅。

2、预过滤器：

用于捕捉大颗粒物，如灰尘、毛发等，减轻后续高效过滤器的负担，延长其使用寿命。

常见的预过滤器类型包括初效过滤器和中效过滤器。

3、高效过滤器（HEPA过滤器）：

主要用于捕捉0.3微米以上的颗粒物，效率可达99.97%以上。

过滤材料通常为玻璃纤维或合成纤维，经过特殊工艺处理，形成高效的过滤介质。

HEPA过滤器通常安装在预过滤器之后，确保进入的空气已经去除了大部分大颗粒物。

4、风机：

用于提供足够的风压和风量，确保空气顺利通过过滤器并排出。

常见的风机类型包括离心风机和轴流风机，选择时需考虑风量、风压和噪音等因素。

5、控制系统：

包括电机控制器、风量调节装置、压力传感器等，用于监控和调节系统的运行状态。

可能还包括自动控制功能，如定时开关、远程控制等。

6、压力表和流量计：

用于监测过滤箱的运行状态，确保系统在正常的工作范围内运行。

压力表可以显示过滤器前后的压差，帮助判断过滤器是否需要更换。

流量计可以监测通过过滤箱的空气流量，确保达到设计要求。

7、密封件：

用于确保过滤箱的密封性能，防止未经过滤的空气泄漏。

常见的密封件包括橡胶密封条、硅胶垫圈等。

8、检修门：

用于方便维护和更换过滤器，通常设计为可拆卸式，便于操作。

检修门应具备良好的密封性能，确保在关闭状态下不会影响过滤箱的密封性。

9、支架和安装附件：

用于固定和支撑过滤箱，确保其在安装位置上的稳定性和安全性。

支架和安装附件的设计应考虑设备的重量和安装环境的要求。

10、消音装置：

用于降低风机运行时产生的噪音，提高设备的使用舒适度。

常见的消音装置包括消音棉、消音器等。

通过这些组成部分的协同工作，高效排风过滤箱能够有效地净化空气，确保室内空气质量达到所需的标准。
