基于PIC/S与欧盟GMP的层流传递窗设计要点、注意事项及应用场景

2026-09-14

PART 01

核心法规依据

本文件所有设计、管控、应用要求均严格对标国际制药合规体系，核心依据如下：

PIC/S规范：PI 006-03（洁净室与洁净空气设备设计、测试、验证）、PI 011-03（无菌药品生产GMP、污染控制与数据完整性）；
欧盟GMP：Annex 1 2023版（无菌生产洁净区气流组织、污染防控、设备验证、动态环境控制）；
配套ISO标准：ISO 14644（洁净室分级、设计、测试、运行）、EN 1822（HEPA/ULPA过滤器性能）；
GxP核心准则：ALCOA+数据完整性、污染风险分级管控、可清洁可验证、无交叉污染。

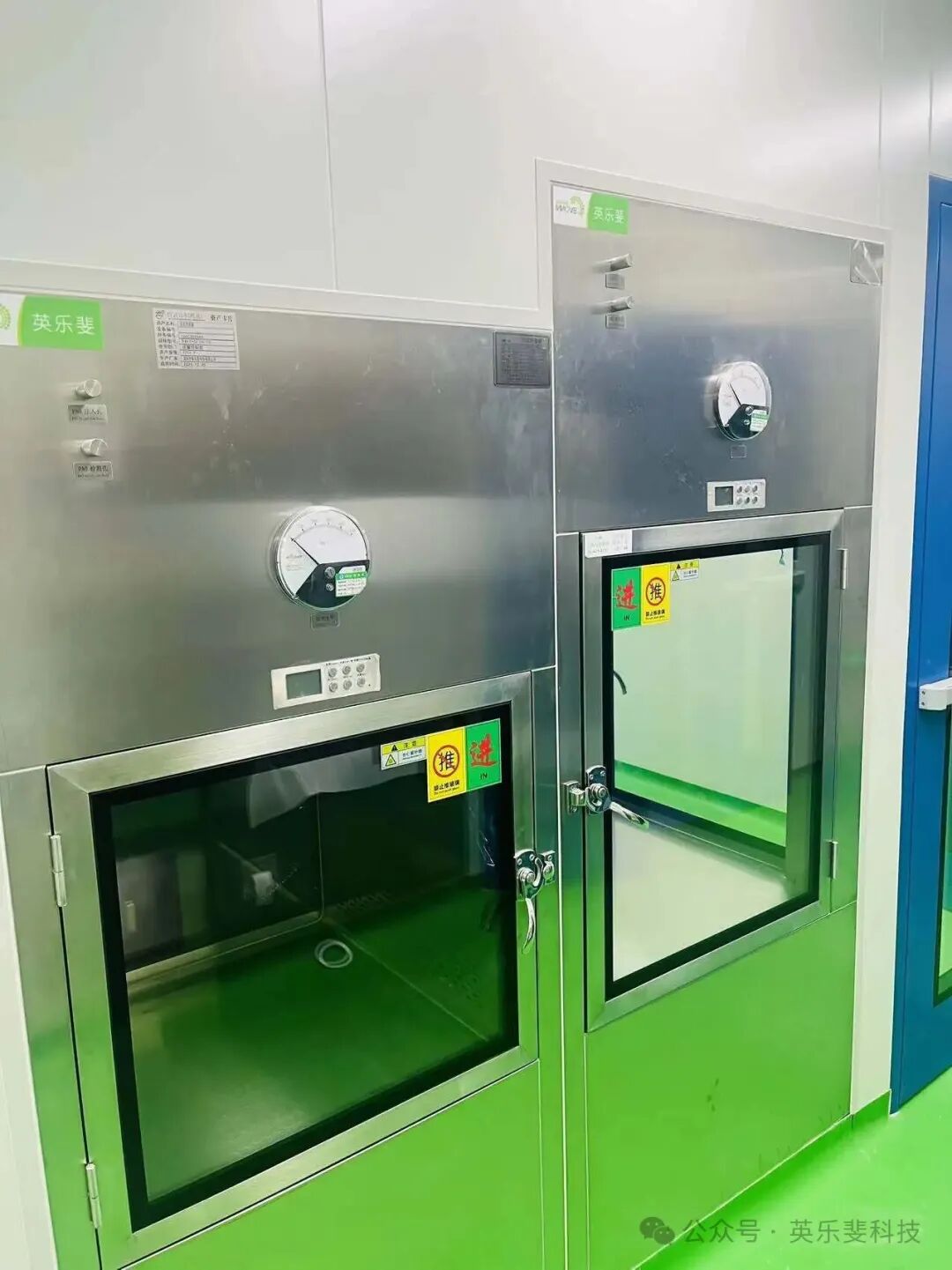

层流传递窗区别于普通自净传递窗，核心优势为单向层流动态洁净保护，可在开门传递物料的动态工况下阻断高低洁净区空气混流，是无菌制药跨洁净等级物料传递的核心合规设备。

PART 02

合规设计核心要点

（一）气流与洁净性能设计（法规强制核心项）

严格遵循EU GMP Annex1 A级层流标准与PIC/S气流管控要求，杜绝涡流、死区与反向气流：

气流形式：采用垂直单向层流（优先），无菌A级/B级区域必须配置单向层流，C/D级可基于风险评估选用，严禁乱流设计；全程形成稳定洁净气流罩包裹物料，抑制污染侵入。
风速参数：工作区域风速稳定控制在0.36～0.54m/s，额定0.45±0.09m/s，全腔多点均匀分布，风速偏差≤±20%，满足ISO5（A级）洁净层流要求。
气流验证设计：预留烟雾测试接口与观测条件，必须支持静态、动态载物双重烟雾可视化测试，开门瞬间无空气倒灌、无气流外溢，全程气流流向由高洁净区指向低洁净区。
洁净等级匹配：对接A/B级洁净区的传递窗，内部动态等级达ISO5；对接C/D级区域，内部等级不低于ISO7，适配对应洁净区生产工况。

（二）过滤与风路系统设计

按照PIC/S过滤器管控与检漏要求，构建分级过滤、阻力补偿、实时监测的闭环风路：

过滤配置分级：采用三级过滤结构，初效G4/F5预过滤+中效F8/F9过滤+终端高效过滤；A/B级场景配置H14 HEPA过滤器，C/D级配置H13 HEPA过滤器，符合EN1822标准。
核心合规设计：终端过滤器可实现PAO气溶胶全扫描检漏，过滤器边框无渗漏、无死角；支持洁净区外更换滤芯，规避维护过程二次污染。
风机与阻力补偿：配置变频恒速风机，可随过滤器阻力升高自动调频补偿，长期维持层流风速稳定，杜绝风速衰减导致的洁净失效。

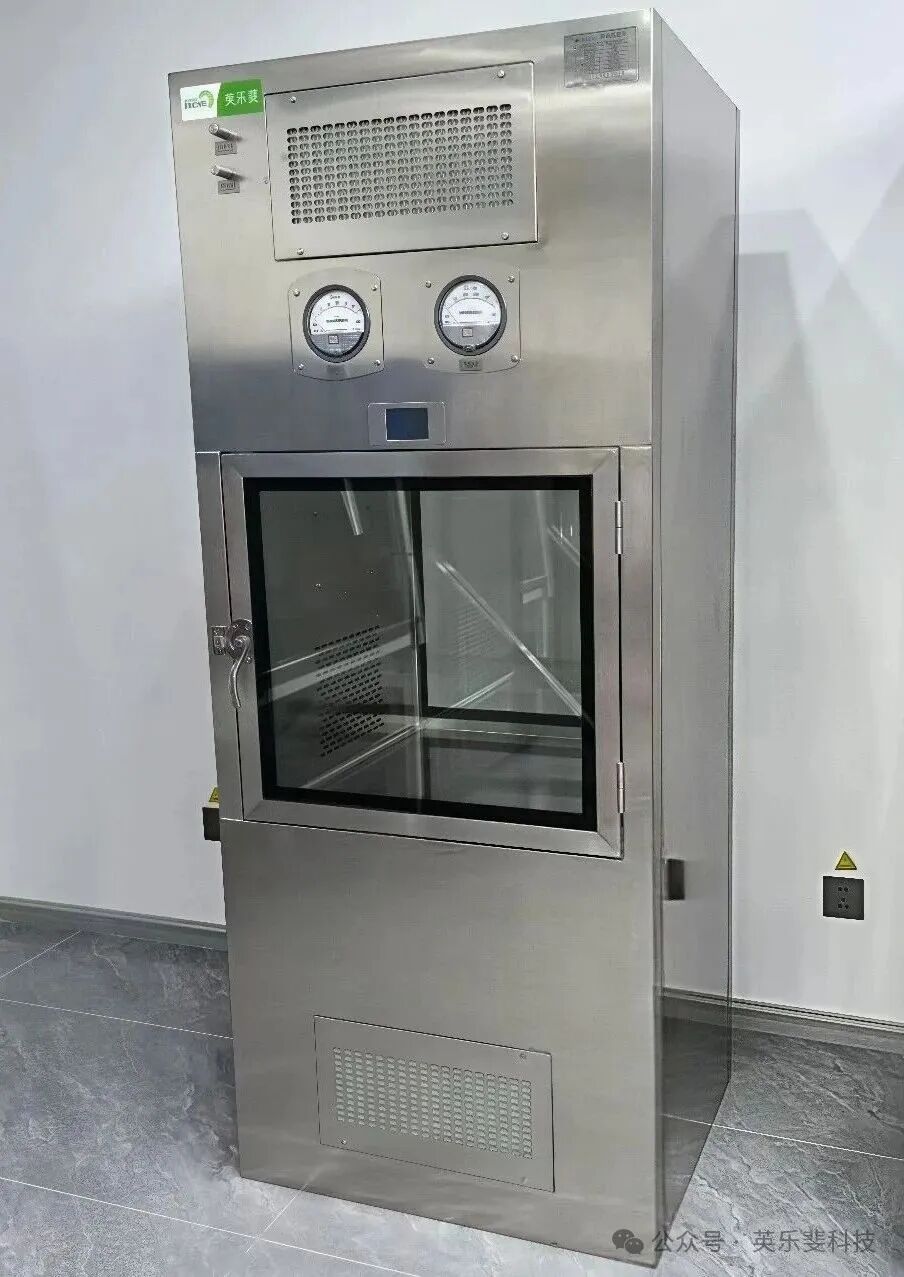

压差监测：各级过滤器、腔体内外均设置压差传感器，实时监测压差变化，超限声光报警，精准预判过滤器堵塞、密封失效等问题。

（三）结构与材质GMP设计

遵循PIC/S“易清洁、无积尘、无析出、耐腐蚀”核心原则，适配高频消毒工况：

主体材质：无菌A/B级区域必须采用316L不锈钢，C/D级可采用304不锈钢；内壁表面粗糙度Ra≤0.8μm，所有接缝满焊抛光，无焊缝缝隙、无盲孔、无积尘凹槽。
边角工艺：腔体内部边角采用R≥6mm圆弧过渡，彻底消除清洁死角，适配擦拭、VHP消毒等所有灭菌方式。
密封配件：门体密封采用EPDM、PTFE材质，耐受75%乙醇、过氧化氢、季铵盐等消毒剂反复消杀，无脱落、无微粒析出、无老化渗漏。

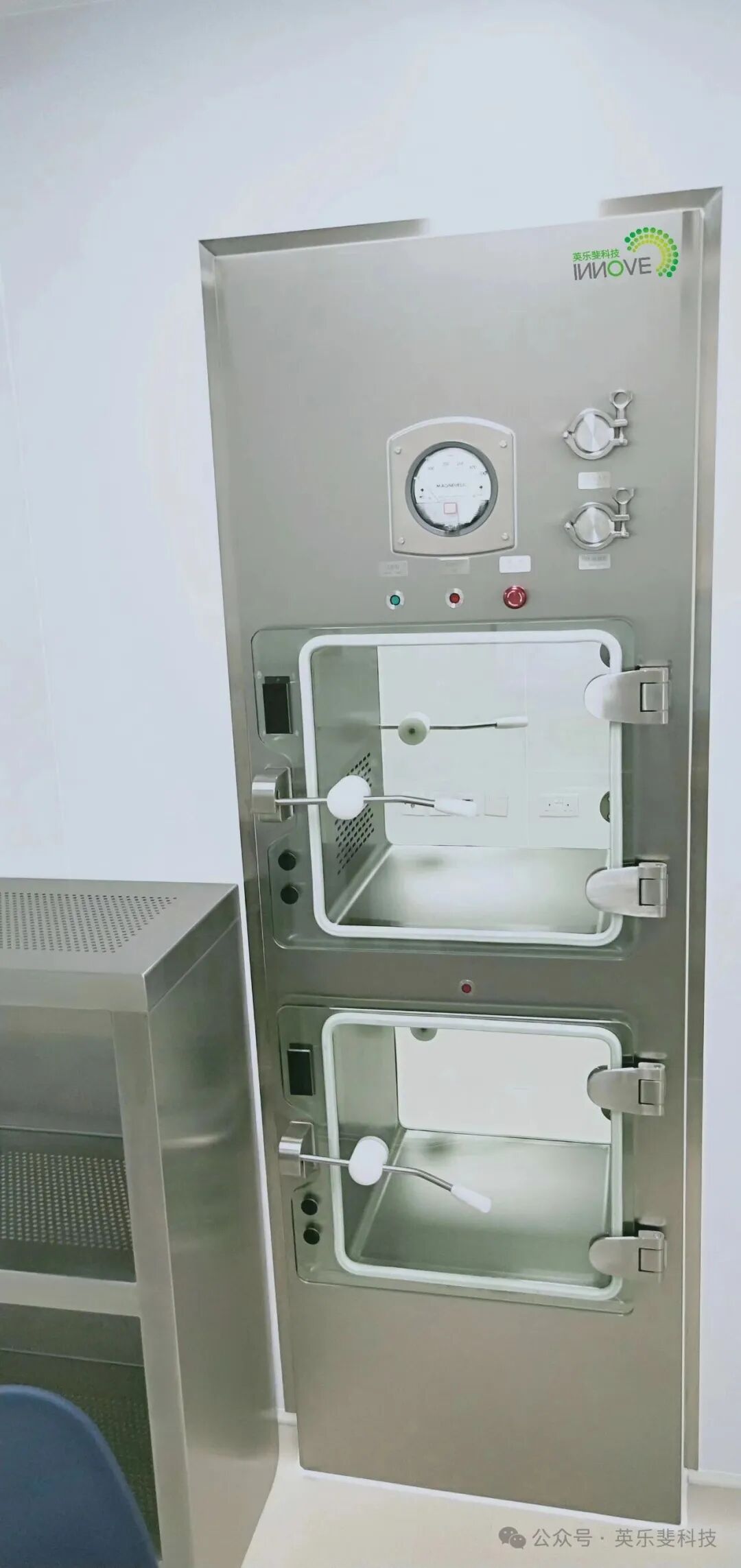

安装结构：穿墙平齐式安装，墙体缝隙全密封处理，杜绝积尘漏风；外置铰链、隐藏式线路，无外露走线，便于全方位清洁。

（四）门体互锁与安全联锁设计

为EU GMP与PIC/S强制防交叉污染设计，杜绝高低洁净区直接连通：

双重互锁机制：配置电子+机械双重互锁，任意时刻仅可开启单扇门，电子互锁失效时机械锁持续生效，杜绝双门同时开启。
工况联锁逻辑：门体未完全关闭时，层流系统、消毒系统无法启动；VHP消毒运行期间，两门强制锁死，禁止开门操作。
超时报警功能：单门开启超时自动触发声光报警，同步记录操作日志，规避长时间开门导致的洁净环境破坏。

（五）消毒灭菌系统设计

按洁净等级分级配置，满足PIC/S可验证灭菌要求：

A/B级无菌区域：强制集成VHP汽化过氧化氢消毒系统，支持除湿、给药、恒温消杀、吹扫全自动化循环，配备温湿度、H₂O₂浓度监测，可通过生物指示剂（BI）完成灭菌效果验证。
C/D级洁净区域：标配高强度紫外消毒+手动擦拭消毒，可根据风险评估选配VHP消毒模块；紫外灯定时启停，记录消杀时长，杜绝无效消杀。

（六）控制系统与数据完整性设计

完全满足PIC/S ALCOA+数据完整性要求，适配GMP审计与验证：

核心控制：PLC触摸屏智能控制，支持待机、层流自净、物料传递、自动消毒多模式切换，自净时间可自定义设定。
审计追踪：全程自动记录门开关状态、风速、压差、消毒周期、报警信息、参数修改记录，带唯一时间戳，数据不可删除、不可篡改。
权限分级：设置操作员、管理员、工程师三级权限，分级管控操作、参数修改、设备校准权限。
数据追溯：支持数据本地存储、USB导出，适配IQ/OQ/PQ验证与日常GMP审计；配备断电保护，断电后设备状态锁定，复电不自动开门、不自动运行。

PART 03

合规应用场景（按欧盟洁净等级划分）

依据EU GMP Annex1与PIC/S风险分级原则，层流传递窗为高洁净区专属设备，不同洁净等级场景适配要求明确，严禁随意混用普通传递窗：

（一）强制使用场景（必须配置层流传递窗）

无菌A级/B级洁净区：无菌制剂灌装、冻干、无菌分装、细胞培养等核心工位物料传递；原料、耗材、器具从C级区进入A/B级区的跨等级传递，必须依靠层流动态气流阻断污染，杜绝静态自净的污染风险。
跨超大洁净等级传递：普通区/D级区与A/B级无菌区之间的物料双向传递，是规避高低压气流混流、控制微粒与微生物污染的核心工程措施。
高活性、高致敏性物料传递：抗肿瘤药物、激素类、青霉素类物料传递，层流单向气流可同时实现外部污染阻隔与内部物料隔离，防止交叉污染与物料外泄。

（二）推荐使用场景（风险评估后优先配置）

C级洁净区核心工序：无菌制剂预处理、药液配制、洁净器具存放等关键工序物料传递，降低动态操作污染风险，提升环境稳定性。
高洁净实验室：微生物实验室、无菌检测室、QC洁净检测区的样品、耗材传递，保障检测数据准确性与可重复性。
需要可验证消毒的场景：需定期灭菌、全程可追溯的物料传递场景，层流传递窗配套的VHP消毒系统可满足验证合规要求。

（三）可不使用场景（普通自净传递窗即可）

D级洁净区内部、普通生产区、仓储辅助区的常规物料传递，无高等级洁净风险，经风险评估后可采用普通双门互锁传递窗，无需层流结构。

PART 04

合规使用与设计注意事项（GMP审计重点）

（一）设计规避风险要点

气流方向严禁倒置：必须保证传递窗内部压力高于低洁净区、略低于高洁净区，气流始终由高洁净向低洁净流动，杜绝倒灌污染。
杜绝设计死角：禁止直角腔体、外露螺丝、凹槽缝隙等积尘结构，所有配件、结构均需适配全维度清洁与消毒。
材质兼容性验证：所有密封件、塑料配件需提前完成消毒剂兼容性测试，避免VHP、酒精长期腐蚀导致脱落、析出、老化失效。
避免过度遮挡气流：腔体尺寸设计需预留充足层流空间，规范物料放置区域，防止物料遮挡送风面产生涡流死角。

（二）验证与运维注意事项

强制全项验证：设备必须完成完整IQ/OQ/PQ验证，其中烟雾气流测试、HEPA检漏、风速均匀性、VHP灭菌效果为PIC/S必审项目，缺一不可。
定期校准检测：压差传感器、风速仪、消毒浓度监测设备定期计量校准；HEPA过滤器每年至少一次PAO检漏，阻力超标及时更换。
严禁违规操作：禁止拆除互锁装置、屏蔽报警功能、跳过自净/消毒流程；禁止长时间开门、超量堆放物料遮挡层流气流。
文件体系完整：需配套设备SOP、验证报告、校准记录、维护台账、审计追踪日志，所有数据留存满足GMP追溯周期要求。

（三）常见合规缺陷规避

仅配置电子互锁、无机械互锁，存在双门同开风险；
风速固定无补偿，过滤器积尘后风速衰减、层流失效；
无审计追踪功能或数据可篡改，违反PIC/S数据完整性要求；
直角内壁、粗糙表面，无法彻底清洁消杀，存在微生物滋生风险；
A/B级区域仅配置紫外消毒，无可验证的灭菌系统，不满足无菌生产合规要求。

PART 05

总结

层流传递窗的合规核心是动态层流防污染、结构可清洁可验证、数据完整可追溯、场景分级精准适配。严格对标PIC/S与欧盟Annex1法规要求开展设计、选型、运维，可彻底规避跨洁净等级物料传递的交叉污染风险，满足无菌药品生产的GMP审计与出口合规要求，是高等级洁净区不可或缺的核心净化设备。
