在医药、生物实验室等对环境洁净度和无菌性要求极高的领域，VHP（汽化过氧化氢）空调灭菌系统凭借其高效、无残留、广谱杀菌的优势，成为保障生产环境安全的核心设备。VHP空调灭菌系统通过将过氧化氢溶液汽化，形成高活性的灭菌气体，借助空调风管系统循环，实现对整个受控空间及风管内部的全方位灭菌，可有效杀灭细菌、芽孢、病毒、真菌等各类微生物，满足GMP（药品生产质量管理规范）、ISO 14644等相关标准要求。然而，VHP灭菌气体具有一定的腐蚀性，且灭菌效果受材质兼容性、传感器精度、过程控制等多种因素影响，若设计不当，不仅会降低灭菌效率，还可能导致设备损坏、运行安全隐患及后期维护成本增加。本文结合行业实践经验，从材质选型、传感器安装、灭菌过程控制三个核心维度，详细阐述VHP空调灭菌系统的设计注意事项，为系统的合理设计、稳定运行提供技术参考。

核心组件材质选型注意事项

空调灭菌系统的材质选型核心原则是“耐VHP腐蚀、符合洁净要求、保障结构稳定性”，其中风管、彩钢板（围护结构）、风口作为与VHP灭菌气体直接接触的核心组件，其材质选择直接决定系统的使用寿命和灭菌效果，需结合使用场景、灭菌频率、洁净等级等因素针对性选型，同时严格遵循相关行业规范。

（一）风管材质选型

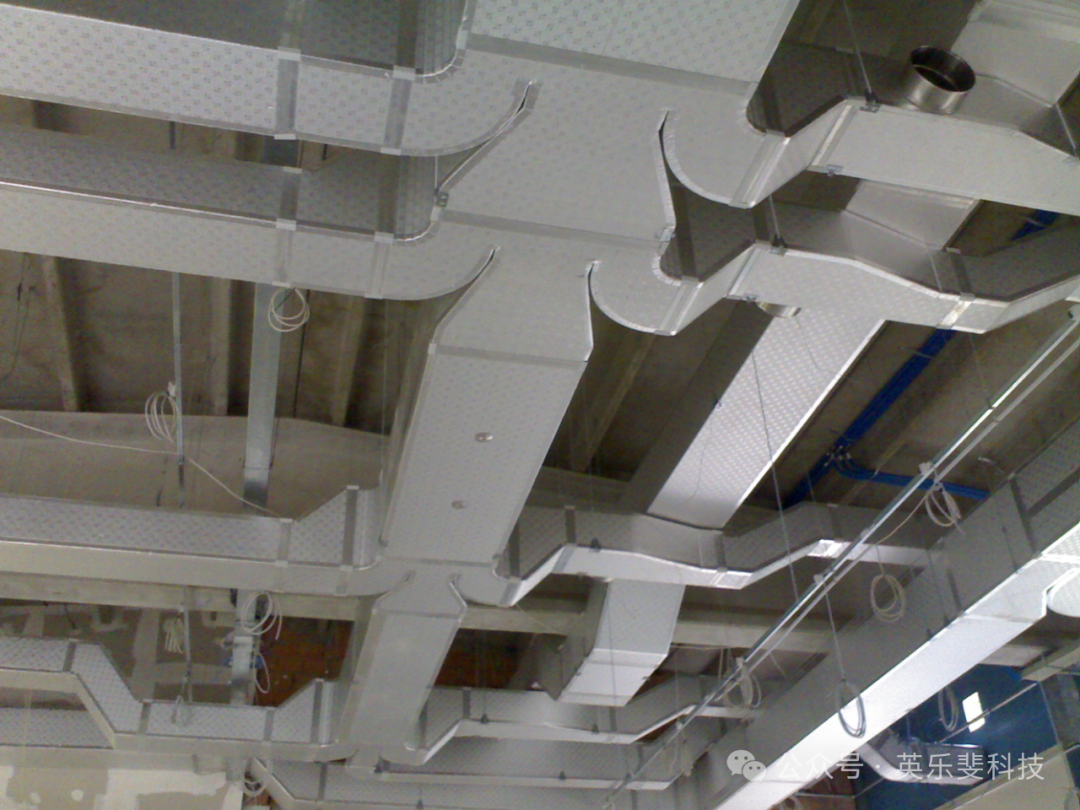

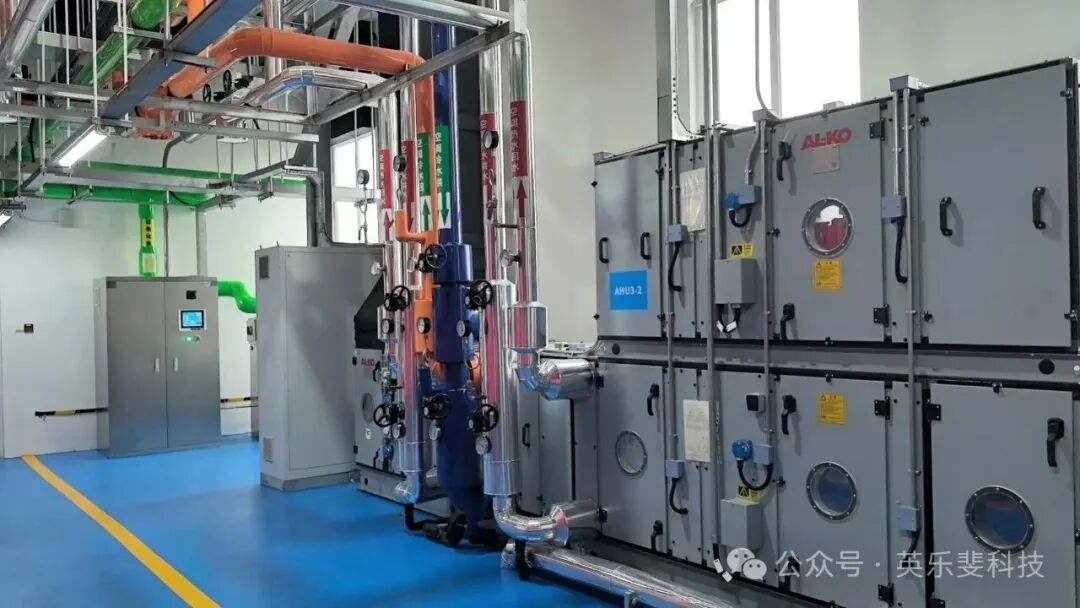

风管是VHP灭菌气体循环的载体，其内壁光滑度、耐腐蚀性、气密性直接影响灭菌气体的扩散均匀性和系统的长期稳定性。由于VHP灭菌气体（汽化过氧化氢）具有弱酸性，对普通金属材质有一定的腐蚀作用，因此风管材质需优先选用耐VHP腐蚀、易清洁、无颗粒脱落的材料，同时满足风管的强度和密封要求，具体选型需区分不同洁净等级和使用场景：

普通洁净区（如一般药品生产区、食品加工区，灭菌频率≤1次/季度）：可选用热镀锌钢板风管，镀锌层厚度需＞120g/㎡（双面），采用热镀锌工艺确保镀层附着力强，避免VHP长期接触导致镀层脱落，污染洁净环境。镀锌钢板风管需符合《连续热镀锌钢板及钢带》GB/T 2518的规定，表面应平整、光滑，无裂纹、结疤等缺陷，加工时不得损坏镀锌层，损坏部位需及时做防腐处理。此外，也可选用P3风管，其具备良好的耐腐蚀性和密封性，适配普通洁净区的灭菌需求。

高湿度/高风险区（如无菌制剂室、生物样本储存区，灭菌频率≥1次/月）：需选用耐腐蚀性更强的304不锈钢风管（厚度≥1.2mm）或P3风管。304不锈钢风管材质需符合《不锈钢冷轧钢板和钢带》GB 3280的规定，表面无明显划痕、斑痕，焊接处需做钝化处理（使用硝酸钝化液形成钝化膜），防止焊接点因材质氧化被VHP腐蚀。不锈钢风管内壁粗糙度Ra≤0.8μm，减少微生物附着，同时具备良好的气密性，泄漏率＜0.1%/h，确保灭菌气体无泄漏。

生物安全区（如P3实验室、病毒研究室）：需选用P3级专用风管，满足ISO 14644-1 Class 5洁净等级要求，风管内壁粗糙度Ra≤0.4μm，具备优异的耐腐蚀性和气密性，可有效防止VHP气体泄漏和微生物滋生，适配高频次、高要求的灭菌场景。

此外，风管的连接方式也需注意防腐处理：风管法兰连接时，密封垫选用氟橡胶材质（耐VHP浓度可达1000PPM以上），法兰螺栓间距≤150mm，确保密封垫均匀受力，无泄漏点；风管焊接需采用满焊工艺，焊后打磨平整并钝化处理，避免焊缝处残留药剂导致腐蚀。同时，风管运输和安装过程中，需在表面覆盖PE保护膜（厚度≥0.1mm），避免尖锐工具划伤表面；现场存放时垫高100mm以上，远离潮湿地面和腐蚀性物质；安装完成后，采用≥0.4MPa的压缩空气吹扫风管，确保内壁无灰尘、油污等污染物，避免影响VHP扩散均匀性。

（二）彩钢板（围护结构）材质选型

VHP空调灭菌系统的受控空间围护结构多采用彩钢板，其材质需具备耐VHP腐蚀、易清洁、无挥发物、结构强度高的特点，避免因VHP腐蚀导致板材损坏、涂层脱落，进而污染环境或影响灭菌效果。根据灭菌频率和风险等级，彩钢板选型分为以下三类：

普通洁净区（灭菌频率≤1次/季度）：可选用氟碳板或PVC镀膜彩钢板。氟碳板涂层厚度≥25μm，采用聚偏氟乙烯树脂，耐VHP腐蚀性能优异，使用寿命≥10年，表面光滑易清洁，无颗粒脱落；PVC镀膜彩钢板镀膜厚度≥0.15mm，表面光滑，可有效避免微生物滋生，板材拼接处采用硅酮密封胶（耐温范围-60℃-200℃）密封，防止VHP气体渗透。彩钢板材质需符合《彩色涂层钢板及钢带》GB/T 12754的规定，表面不得有裂纹、氧化层、起皮和涂层脱落等缺陷。

频繁灭菌区域（灭菌频率≥1次/月，如无菌操作间、P3车间）：优先选用PVC覆膜类板材（如洁耐）或304不锈钢板（厚度≥1.0mm）。304不锈钢板表面需做抛光处理，粗糙度Ra≤0.4μm，拼接处采用满焊工艺，焊后打磨平整并钝化处理，避免焊缝处残留VHP药剂导致腐蚀；同时，不锈钢板表面无孔隙，可有效防止微生物隐藏，降低交叉污染风险。PVC覆膜类板材需具备优异的耐VHP腐蚀性，表面无挥发物，易清洁，适配高频次灭菌需求。

特殊高要求区域（如疫苗生产车间、生物安全三级实验室）：可选用316L不锈钢板或专用耐VHP彩钢板。316L不锈钢板耐腐蚀性优于304不锈钢，可耐受更高浓度的VHP气体，适合长期高频次灭菌场景；专用耐VHP彩钢板需经过特殊涂层处理，具备抗VHP腐蚀、抗紫外线、无颗粒脱落的特点，同时满足洁净区的防火、隔音要求，其苯、甲醛、TVOC等有害气体释放浓度需符合《非金属及复合风管》JG/T 258的规定。

需注意，彩钢板的拼接缝隙需严格密封，采用耐VHP腐蚀的密封胶（如硅酮密封胶、氟橡胶密封胶），密封胶需饱满、均匀，无气泡、缝隙，防止VHP气体从缝隙泄漏，同时避免微生物在缝隙中滋生。此外，彩钢板的基层需选用防火、防潮材质，避免因潮湿导致板材变形、腐蚀，影响围护结构的稳定性。

（三）风口材质选型

风口作为VHP灭菌气体进出受控空间的关键部件，直接影响灭菌气体的扩散效果和洁净度，其材质需具备耐VHP腐蚀、易清洁、无死角、不产生颗粒污染物的特点，同时需与风管材质、洁净等级相匹配，具体选型注意事项如下：

材质选择：优先选用304不锈钢或ABS工程塑料材质的风口，避免选用普通碳钢、铝合金等易被VHP腐蚀的材质。304不锈钢风口表面需抛光处理，粗糙度Ra≤0.8μm，无毛刺、无死角，易清洁，可耐受长期VHP灭菌腐蚀，适合高洁净等级、高频次灭菌场景；ABS工程塑料风口具备良好的耐腐蚀性和绝缘性，重量轻、成本低，适合普通洁净区，但其使用寿命低于不锈钢风口，需定期检查更换，避免老化、开裂导致VHP泄漏。

结构设计：风口的叶片、框架需采用一体成型工艺，避免拼接缝隙，防止VHP气体残留和微生物滋生；叶片角度可调节，便于优化灭菌气体的扩散方向，确保气体均匀覆盖整个受控空间，避免出现灭菌死角。对于高效送风口，其边框需与彩钢板墙面、吊顶密封紧密，采用耐VHP密封胶密封，同时高效过滤器需选用耐VHP腐蚀的材质（如聚四氟乙烯滤材），避免过滤器因VHP腐蚀损坏，影响洁净度和灭菌效果。

适配性要求：风口的尺寸需与风管尺寸匹配，确保气流顺畅，避免因尺寸不匹配导致气流紊乱，影响VHP气体扩散均匀性；回风口需配备可拆卸的过滤网，过滤网材质需耐VHP腐蚀，便于定期清洗、更换，防止灰尘、微生物堆积，影响灭菌效果。此外，风口的安装位置需避开设备、操作台等障碍物，确保灭菌气体能够顺利循环，无遮挡、无死角。

需特别注意，无论选用哪种材质的风口，安装完成后都需进行气密性测试，确保无VHP气体泄漏；同时，定期对风口进行清洁、检查，及时处理腐蚀、老化、损坏的部件，保障系统的正常运行。

浓度和温湿度传感器安装位置注意事项

VHP空调灭菌系统的灭菌效果，核心取决于VHP气体浓度、环境温湿度的稳定性和均匀性。浓度传感器（VHP传感器）和温湿度传感器作为系统的“感知器官”，其安装位置的合理性直接影响检测数据的准确性，进而影响灭菌过程的控制精度。因此，传感器安装需遵循“全面覆盖、避免干扰、精准检测”的原则，结合受控空间的布局、风管走向、气流分布等因素，科学规划安装位置，具体注意事项如下：

（一）VHP浓度传感器安装位置

VHP浓度传感器的核心作用是实时检测受控空间和风管内的VHP气体浓度，确保浓度维持在设定的灭菌范围内（通常为250-800PPM，根据污染等级调整），同时防止浓度过高导致设备腐蚀、浓度过低影响灭菌效果。安装位置需满足以下要求：

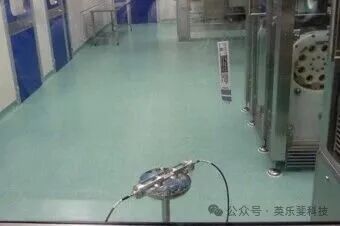

受控空间内安装：根据受控空间的体积和布局，采用“多点均匀布置”的方式，确保检测数据能够全面反映空间内的VHP浓度分布。对于体积≤100㎡的空间，至少安装1个传感器；体积＞100㎡的空间，每增加50-80㎡增设1个传感器。安装高度距地面1.5-2.0m，避开墙角、立柱、设备阴影区等气流死角，同时远离送风口、回风口（距离≥1.5m），避免气流直接冲击传感器，导致检测数据波动。此外，传感器需安装在人员不易触碰、无振动、无阳光直射的位置，防止人为损坏或环境因素干扰检测精度。

风管内安装：在风管的送风段、回风段各安装1个传感器，送风段传感器安装在VHP发生器注入口下游≥3倍风管直径（或边长）的位置，确保VHP气体与气流充分混合后再检测，避免因气体未混合均匀导致检测数据不准确；回风段传感器安装在回风风管靠近受控空间的一端，用于检测循环后VHP气体的浓度，反馈灭菌效果。风管内传感器需固定牢固，避免气流冲击导致松动，同时做好密封处理，防止VHP气体从安装缝隙泄漏。

特殊区域安装：对于有夹层、吊顶内空间且需同步灭菌的区域，需在夹层、吊顶内增设传感器，安装位置距顶部0.5-1.0m，确保该区域的VHP浓度能够被有效检测；对于生物安全实验室、无菌灌装间等高风险区域，需在关键设备周围（如生物安全柜、灌装设备附近）增设传感器，重点监测设备周边的灭菌浓度，避免出现灭菌死角。

此外，VHP浓度传感器需选用精度高、响应速度快（响应时间≤10s）、耐VHP腐蚀的型号，如电化学传感器，同时定期进行校准（建议每季度1次），确保检测数据的准确性。传感器的接线需做好防腐处理，避免VHP气体腐蚀接线端子，导致信号传输故障。

（二）温湿度传感器安装位置

环境温湿度对VHP灭菌效果影响显著：温度过高（＞35℃）会加速VHP气体分解，降低灭菌效率；温度过低（＜15℃）会导致VHP气体汽化不充分，扩散不均匀；相对湿度过高（＞60%）会导致VHP气体冷凝，不仅降低灭菌效果，还会加剧设备腐蚀；相对湿度过低（＜30%）则会影响微生物的灭活效果，通常VHP灭菌的最佳温湿度范围为温度25-35℃、相对湿度30%-40%。因此，温湿度传感器的安装需确保能够精准检测受控空间和风管内的温湿度，具体要求如下：

受控空间内安装：与VHP浓度传感器同步布置，数量与浓度传感器一致，安装高度距地面1.5-2.0m，避开送风口、回风口、热源（如设备散热口）、冷源（如空调出风口），避免因局部温湿度波动导致检测数据失真。例如，不得将传感器安装在靠近蒸汽管道、加热设备的位置，防止温度检测偏高；不得安装在空调出风口正下方，防止湿度检测偏低。

风管内安装：在风管送风段、回风段各安装1个温湿度传感器，与VHP浓度传感器错开安装（距离≥0.5m），避免相互干扰。送风段传感器用于检测VHP气体汽化后的温湿度，反馈汽化效果；回风段传感器用于检测循环气流的温湿度，为系统调节提供依据。风管内传感器需做好保温处理，避免因风管外壁温度影响检测精度，同时防止冷凝水损坏传感器。

辅助区域安装：在VHP发生器机房内安装1个温湿度传感器，用于监测发生器运行环境的温湿度，确保发生器在适宜的环境下运行（温度15-30℃、相对湿度≤60%），避免温湿度异常影响发生器的汽化效率和使用寿命。

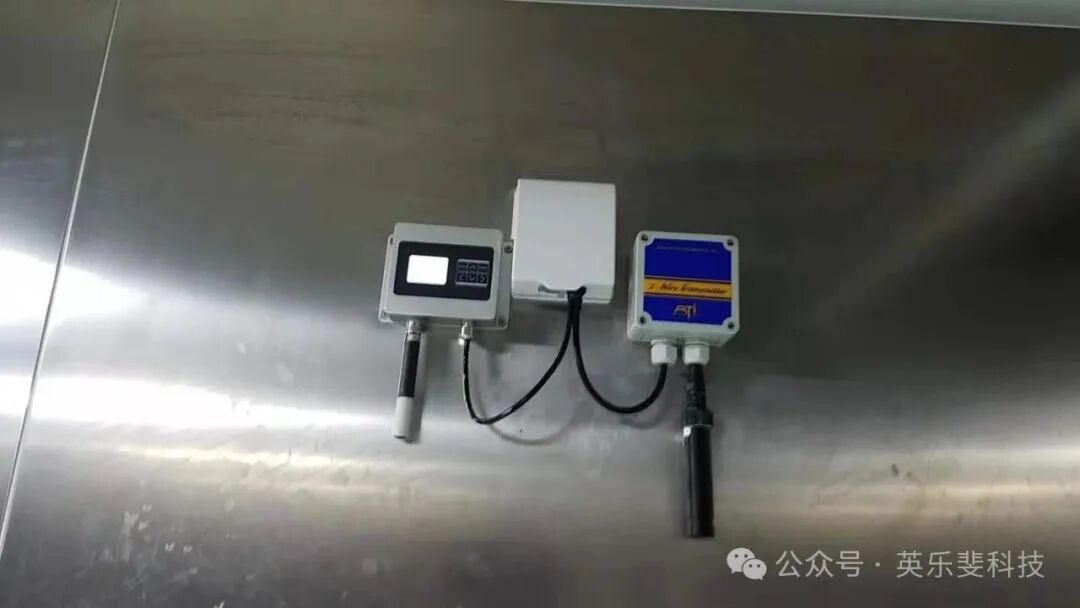

温湿度传感器需选用精度高（温度精度±0.5℃，湿度精度±5%RH）、稳定性好、耐VHP腐蚀的型号，优先选用电容式温湿度传感器，其抗干扰能力强、响应速度快。安装时需确保传感器探头暴露在气流中，避免被遮挡，同时做好密封处理，防止VHP气体腐蚀传感器内部元件。定期对传感器进行校准（建议每半年1次），确保检测数据的准确性。

（三）传感器安装的共性注意事项

传感器的安装位置需便于后期维护和校准，避免安装在高空、狭窄空间等不易操作的位置；
所有传感器的接线需采用耐VHP腐蚀的线缆，接线端子做好密封处理，避免VHP气体侵入导致短路、信号失真；
传感器与控制系统的连接需稳定，确保检测数据能够实时传输至控制系统，为灭菌过程的自动调节提供依据；
传感器安装完成后，需进行调试，确保检测数据准确、稳定，与实际环境温湿度、VHP浓度一致。

灭菌过程中的控制注意事项

VHP空调灭菌系统的灭菌过程是一个复杂的动态过程，涉及VHP气体的汽化、输送、扩散、维持、降解等多个环节，过程控制的合理性直接决定灭菌效果、设备安全和运行成本。灭菌过程控制需遵循“精准调控、全程监控、安全可靠”的原则，结合系统设计参数、受控空间需求，实现全流程自动化控制，具体注意事项如下：

（一）灭菌前的准备控制

灭菌前的准备工作是确保灭菌效果的基础，需重点做好以下控制：

环境预处理：灭菌前需对受控空间进行清洁，清除地面、墙面、设备表面的灰尘、油污、杂物，避免污染物与VHP气体反应，降低灭菌效果；同时，关闭受控空间内的门窗、通风口，确保空间密闭，检查风管、风口、彩钢板拼接处的密封情况，杜绝VHP气体泄漏。对于高湿度环境，需提前启动空调系统除湿，将相对湿度降至30%-40%，避免VHP气体冷凝。

设备检查：检查VHP发生器、空调机组、传感器、阀门等设备的运行状态，确保设备正常；检查VHP药剂的液位、浓度（通常选用35%浓度的过氧化氢溶液），确保药剂充足、浓度达标；检查风管系统的气密性，采用肥皂水涂抹接口，观察无气泡产生，确保无泄漏；检查传感器的校准状态，确保检测数据准确。

参数设定：根据受控空间的体积、污染等级、洁净要求，设定灭菌参数，包括VHP气体浓度（低风险区域10-15g/m³，高风险区域15g/m³以上）、灭菌时间（通常为60-90分钟，高污染区域可延长至120分钟）、温湿度范围（温度25-35℃、相对湿度30%-40%）。同时，设定VHP发生器的注入速率，确保30分钟内达到目标浓度（初始值250PPM），计算公式为“（总耗量×60%）÷注入时间”，维持阶段按“总耗量×40%÷灭菌时长”匀速注入。

人员撤离：灭菌前需组织受控空间内的所有人员撤离，关闭与外界相通的阀门、电源，在入口处设置“灭菌中，禁止进入”的警示标识，防止人员误入导致中毒、腐蚀等安全事故。

（二）灭菌过程中的动态控制

灭菌过程中需实时监控各项参数，动态调节设备运行状态，确保灭菌效果和设备安全，重点控制以下环节：

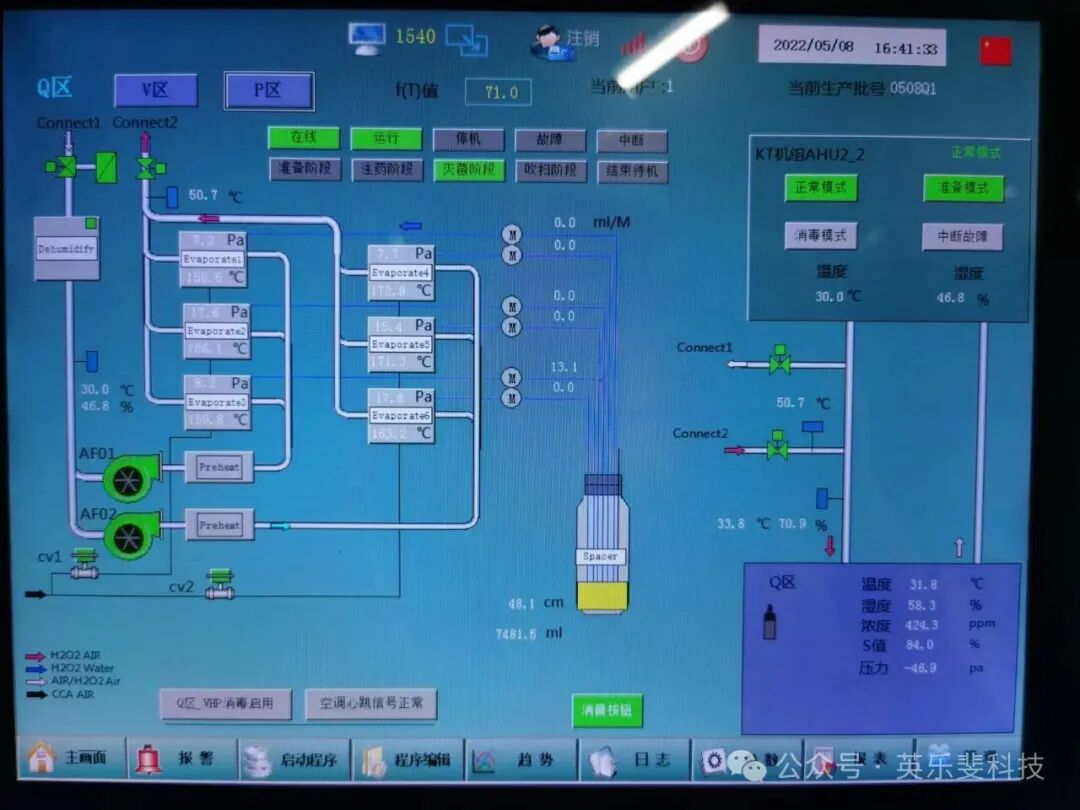

VHP浓度控制：通过VHP浓度传感器实时检测受控空间和风管内的浓度，与设定值进行对比，自动调节VHP发生器的药剂注入速率。当浓度低于设定值时，增大注入速率；当浓度高于设定值时，减小注入速率，确保浓度维持在稳定范围内（偏差≤15%）。同时，避免浓度过高导致风管、设备腐蚀，当浓度超过安全限值（如1000PPM）时，系统自动报警并停止注入药剂。

温湿度控制：通过温湿度传感器实时检测环境温湿度，与设定范围进行对比，自动调节空调机组的运行状态。当温度过高时，启动制冷系统降温；当温度过低时，启动加热系统升温；当相对湿度过高时，启动除湿系统除湿；当相对湿度过低时，适当增加湿度，确保温湿度维持在最佳灭菌范围。同时，避免温湿度剧烈波动，影响VHP气体的稳定性和扩散均匀性。

气流循环控制：调节空调机组的风机转速，确保风管内的气流速度维持在1.5-3.0m/s，使VHP气体能够均匀扩散至受控空间的各个角落，避免出现灭菌死角。对于结构复杂的受控空间，可通过调节风口叶片角度，优化气流分布；对于分区灭菌的系统，需控制各区域的气流平衡，确保每个区域的VHP浓度和温湿度达标。

异常处理控制：系统需具备完善的异常报警和处理功能，当出现以下情况时，自动报警并采取相应措施：VHP浓度异常（过高或过低）、温湿度异常、设备故障（发生器故障、风机故障、传感器故障）、气体泄漏等。例如，当检测到VHP气体泄漏时，系统自动停止灭菌，启动排风系统排出泄漏气体，同时发出声光报警，提醒工作人员处理；当传感器故障时，系统自动切换至手动控制模式，确保灭菌过程不中断。

（三）灭菌后的降解与通风控制

灭菌结束后，需对受控空间内的VHP残留气体进行降解和通风，确保残留浓度低于安全限值（OSHA安全限值为1ppm），避免残留气体对人员、设备造成危害，具体控制要求如下：

降解控制：灭菌结束后，关闭VHP发生器，启动催化分解模块，将残留的VHP气体分解为水和氧气（无残留、无污染）。降解时间根据受控空间体积和VHP浓度确定，通常为30-60分钟，降解过程中实时检测VHP残留浓度，当浓度降至1ppm以下时，停止降解。

通风控制：降解完成后，启动空调系统的通风模式，引入经过过滤的新鲜空气，排出受控空间内的残留气体和水汽。通风时间根据空间体积确定，通常为60-90分钟，通风过程中监测室内温湿度和VHP残留浓度，确保各项参数符合安全要求。对于高洁净等级区域，通风后需检测室内洁净度，确保符合相关标准。

设备复位：通风完成后，关闭空调系统、排风系统，对VHP发生器进行清洗、维护，补充VHP药剂；检查传感器、阀门等设备的运行状态，复位各项参数，为下次灭菌做好准备。

（四）灭菌过程的验证与记录控制

为确保灭菌效果符合要求，需建立完善的灭菌验证和记录体系，遵循ISO 14698、GMP附录1等相关标准，具体要求如下：

验证控制：定期对灭菌系统进行验证，包括DQ（设计确认）、IQ（安装确认）、OQ（运行确认）、PQ（性能确认）全流程。每季度进行1次性能验证，采用生物指示剂（如嗜热脂肪芽孢杆菌）检测灭菌效果，确保杀灭对数值≥6（即99.9999%的微生物被杀灭）；每年进行1次全面验证，检查系统的各项参数、设备性能、材质状态，确保系统稳定达标。

记录控制：灭菌过程中，实时记录各项参数，包括VHP浓度、温湿度、灭菌时间、设备运行状态、异常情况及处理结果等；灭菌结束后，记录降解时间、通风时间、残留浓度检测结果等。记录需真实、完整、规范，具备可追溯性，符合FDA 21 CFR Part 11的要求，电子记录需具备审计追踪功能，确保数据不可篡改。记录保存期限不少于3年，便于后期追溯和审核。
